| VH系列4通手动阀 |
|
|
※图形符号：
※技术参数：
|
工作介质
|
经过滤的压缩空气 |
|
保证耐压力 |
1.5MPa |
|
最高使用压力
|
VH200-400 |
0.99MPa |
|
VH600 |
0.7MPa |
|
环境和流体温度 |
5-60度 |
|
操作角度 |
90度 |
※型号及规格：
| 型号 |
规格 |
| 位置数 |
接管口径 |
有效断面积mm2(Cv值） |
重量（Kg) |
| VH200-02 |
3位（中央封闭） |
G1/4 |
7.5(0.4) |
0.55 |
| VH201-02 |
3位（中央排气） |
G1/4 |
7.5(0.4) |
0.55 |
| VH202-02 |
2位 |
G1/4 |
7.5(0.4) |
0.55 |
| VH300-03 |
3位（中央封闭） |
G3/8 |
20(1.1) |
0.9 |
| VH301-03 |
3位（中央排气） |
G3/8 |
20(1.1) |
0.9 |
| VH302-03 |
2位 |
G3/8 |
20(1.1) |
0.9 |
| *VH400-04 |
3位（中央封闭） |
G1/2 |
55(3.1) |
1.6 |
| *VH401-04 |
3位（中央排气） |
G1/2 |
55(3.1) |
1.6 |
| *VH402-04 |
2位 |
G1/2 |
55(3.1) |
1.6 |
| VH600-06 |
3位（中央封闭） |
G3/4 |
185(10.2) |
9.7 |
| VH600-10 |
3位（中央封闭） |
G1 |
194(10.5) |
9.7 |
*VH400、401、402 另有接管口径为 G3/4 可供选择，例如：VH400-06。
**VH 系列另有面板安装型可供选择，例如：VH210-02、VH310-03。

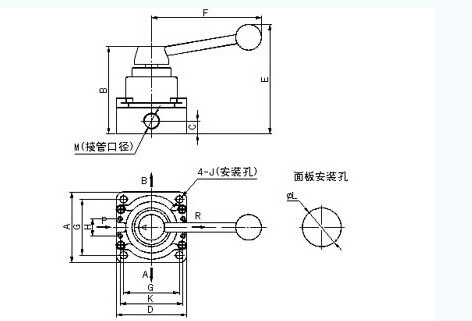

※VH200-600系列外形尺寸及图形符号
| 型号 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
| VH200 |
62 |
81 |
12 |
62 |
99 |
97 |
49 |
0 |
5.5 |
54 |
35 |
G1/4 |
| VH300 |
74 |
93 |
13.5 |
74 |
114 |
118 |
62 |
18 |
6.8 |
66 |
41 |
G3/8 |
| VH400 |
102 |
107 |
15 |
94 |
132 |
138 |
89/81 |
34 |
7 |
82 |
51 |
G1/2 |
| VH400-06 |
103 |
115 |
19 |
103 |
142 |
144 |
88 |
34 |
7 |
82 |
51 |
G3/4 |
| VH600 |
152 |
150 |
25 |
152 |
153.5 |
223 |
132 |
- |
11 |
- |
- |
G1 |
|
|
