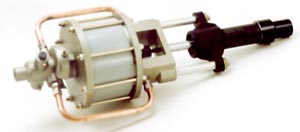

※QYZ型增压泵的特点: 将液压部分与气动部分靠机械连接并完全分离,压缩空气不会泄漏到液体中,从而不可能造成压缩液体的不稳定和污染。该增压泵的液体输出压力可高达86MPA,工作介质可为小、油及大部分化学腐蚀性液体,而且可靠性高寿命长和免维护,该泵工作原理是一种拄塞式容积泵,将气体压力转换成液体压力,即利用大面积活塞端的低气压产生小面积活塞端的高液压,工作时,该泵迅速往复工作,随着输出压力接近设定压力值时,泵的往复工作减慢直至停止。此时,活塞两端的气压力和液压力平衡,活塞基本保持静止,此时能量消耗最低,流体温度不再增加,零件停止运动。相反,电动泵必须连续运转才能保持某一压力输出,且另需旁路元件溢流,结果导致能量损失,热量增加,另需旁路元件及较大的油箱。 应用在静压力测试上:QYZ型增压泵可用于胶管、管、阀、接头和其它液压容器及产品的压力测试。是一种非常经济有效的选择,用来替代手动泵,具有省时,省力,高效的优点。 应用在产生机械上:QYZ型增压泵输出的高压可用在夹紧,保持,成形,剪切,冲压等机器上。例如:用在需长时间保压,且压力高,而行程短的压力机上,选用高低压泵组合,可实现低成本,高压力,高速度。 不需中央动力源:QYZ型增压泵体积小,可作动力源直接安装在单台设备上,不需中央动力源,减少配管和沿程能量损失。 操作安全:采用气体驱动,无电弧及火花,可在危险场所使用。 维护简单:与其它的气驱泵比较,QYZ型增压泵可完成同样的工作,但其零件及密封少,维护更简单。

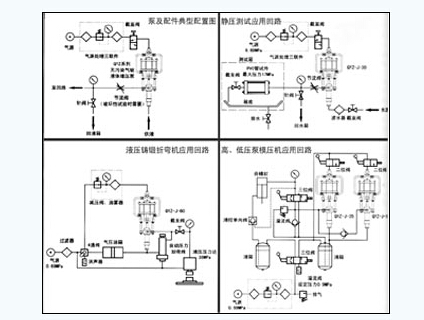

※泵及配件典型配置、典型应用回路:

※标准泵比率选择表(气驱压力为0.69MPA):
标准比率 |
最大输出压力(MPA) |
输出液体压力(MPA) |
0 |
1.7 |
3.4 |
4.8 |
6.9 |
10.3 |
13.8 |
17.2 |
20.7 |
27.6 |
34.5 |
51.7 |
68.9 |
流量(1/min) |
10:1 |
6.9 |
9.9 |
9.1 |
7.5 |
5.3 |
|
|
|
|
|
|
|
|
|
20:1 |
12.8 |
7.9 |
7.2 |
6.6 |
6.0 |
5.2 |
3.5 |
|
|
|
|
|
|
|
30:1 |
21.4 |
5.4 |
4.7 |
4.4 |
4.2 |
3.9 |
3.4 |
2.9 |
2 |
0.7 |
|
|
|
|
35:1 |
31.7 |
4.9 |
3.9 |
3.7 |
3.5 |
3.3 |
3.0 |
2.7 |
2.3 |
2 |
1.1 |
|
|
|
60:1 |
42.0 |
3.5 |
3.1 |
3 |
2.9 |
2.8 |
2.5 |
2.3 |
2 |
1.8 |
1.4 |
4 |
|
|
100:1 |
60.7 |
2.8 |
2.3 |
2.2 |
2.1 |
2.0 |
1.9 |
1.8 |
1.7 |
1.6 |
1.4 |
1.2 |
0.9 |
|
125:1 |
86.2 |
2.1 |
1.7 |
1.6 |
1.5 |
1.5 |
1.4 |
1.3 |
1.2 |
1.1 |
1.0 |
0.88 |
0.7 |
0.6 |
|
