※产品特点：
运用于各种工装夹具工件的自动夹紧，体积小，夹紧牢固可靠，安装维修方便。
※型号选择：
JQG 50 * 100 Y R
JQG-夹紧气缸
50-气缸内径
100-气缸行程

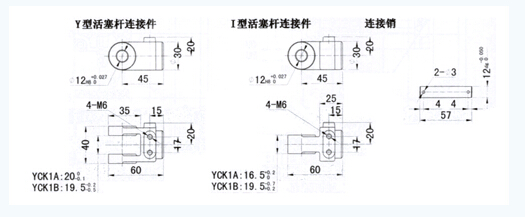

Y-连接件：Y=双肘节；I=单肘节
R-耐热型：R=采用氟橡胶密封件，最高耐温200度。省略=一般橡胶密封件。
※技术参数：
| 缸径 |
40 |
50 |
63 |
| 工作介质 |
经过滤的压缩空气 |
| 耐压试验压力 |
1.5MPa |
| 最高工作压力 |
1.0MPa |
| 最低工作压力 |
0.1MPa |
| 环境和流体温度 |
5 - 60 |
| 使用速度 |
50 - 500mm/s |
| 安装形式 |
双铰耳 |
| 接管口径 |
G1/4 |
|
※外形尺寸：
|
| 缸径 |
F |
GA |
GB |
H |
IA |
IB |
L |
N |
W |
WC |
WS |
Z |
ZZ |
| 40 |
44 |
32 |
10 |
52 |
52 |
47 |
97 |
52 |
5 |
34 |
34 |
55 |
194 |
| 50 |
55 |
32 |
10 |
52 |
60 |
58 |
97 |
49 |
7 |
38 |
39 |
58 |
194 |
| 63 |
69 |
34 |
12 |
52 |
74 |
72 |
97 |
49 |
5.5 |
44 |
45 |
58 |
194 |
|
