QGH系列齿杆式回转摆动气缸

QGH系列齿杆式回转摆动气缸

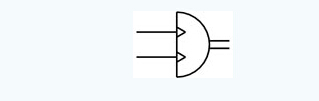

※图形符号：

※型号选择：
　　QGH 2 Nn 50 * 90 A LB Y U R
　　QGH-齿杆式回转摆动气缸
　　2-派生气缸代号：2=双出轴
　　Nn-内置磁环：N=内置磁环；n=磁性开关数量。无省略
　　50-气缸内径
　　90-回转动摆动角度：90=90度；180=180度
　　A-缓冲：A=无缓冲；B=可调缓冲
　　LB-安装方式：SD=基本型；LB=轴向底座；F=法兰
　　Y-杆端形式：S=单杆基本型；W=双杆基本型；X=单杆四方杆端型；Z=双杆四方杆端型；Y=双杆单平键杆端型
　　U-角度调节：U=可角度调节；无省略
　　R-耐热型：R=采用氟橡胶密封件，最高耐温200度。省略=一般橡胶密封件

※技术参数：

工作介质	经过滤的压缩空气	缸径		32	50	63	80	100
动作形式	双动	接管口径		M5	G1/8	G1/8	G1/4	G3/8
耐压试验压力	1.5MPa	转动时间范围（秒/90℃)		0.2 - 1	0.2 - 2	0.2 - 3	0.2 - 4	0.2 - 5
最高工作压力	1.0MPa	允许动能（N^.cm)	无气缓冲	9.8	5	11.8	16.7	53.9
最低工作压力	0.1MPa	允许动能（N^.cm)	气缓冲	-	98	147	196	294
环境和流体温度	-5℃ - 60℃	摆动角度		90^。， 180^。
缓冲	无/气缓冲（任选）	润滑		不需要

※SD基本型外形尺寸：

缸径	A	a	B	BA	BB	C	CA	CB	D	DD	EE	F	G	H	I	J	K	L	M	S1	S2	S3	S4	U	UU	W
32	40	8	28	11	5.5	28	-	5	8	16	M5	2	6	25	14	M5	3	-	10	84	103	-	-	65	75	9.2
50	62	5	48	17	8.5	46	8.5	13	15	25	G1/8	2.5	11	36	25	M8	5	14	20	144	177	156	189	98	118	17
63	76	6	60	20	10	57	10	14	17	30	G1/8	2.5	13	41	30	M10	5	16	22	163	201.5	175	213.5	117	139	19.5
80	92	6	72	23.5	12	70	12	18	20	35	G1/4	3	15	50	40	M12	5	19	25	186	230	199	243	142	167	22.5
100	112	8	85	25	12.5	85	12.5	18	25	40	G3/8	4	19	60	45	M12	5	24	30	245	311	259	325	172	202	28

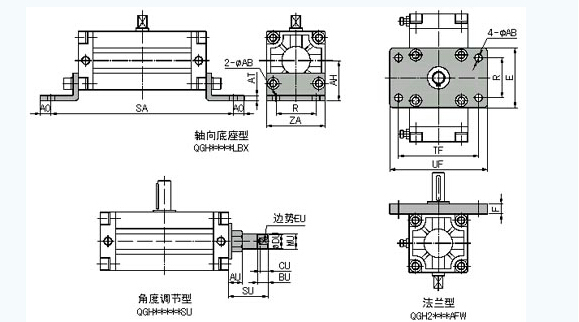

※LB轴向底座型、F法兰型、U角度调节型外形尺寸：

缸径	AU	BU	CU	DU	EU	SU	MU	AO	AT	AB	AH	R	E	ZA	TF	UF	F	SA1	SA2	SA3	SA4
50	15	11	9	14	12	45	M16*1.5	10	6	9	45	45	62	62	90	110	12	207	240	219	252
63	19	13	11	18	14	54.5	M20*1.5	15	6	9	50	50	75	76	100	125	12	227	265.5	239	277.5
80	22	16	13	22	19	62.5	M24*1.5	17	8	12	63	63	94	92	126	154	16	272	316	285	329
100	22	16	13	22	19	73.5	M24*1.5	20	8	14	71	75	112	112	150	185	16	331	397	345	411

注：SA1、SA2分别为基本型90度、180度时的SA值，SA3、SA4分别为内置磁环基本型90度、180度时的SA值。
