| 该系列气缸缸径Φ16～Φ32，是薄型双杆双缸结构，不旋转，精度高，2倍的输出力，抗侧向载荷力强。密封件采用进口产品，可不给油润滑，可直接安装，不需要安装附件。两个活塞都装有永久磁环，可用来触发行程开关。磁性开关配置D-A74，开关特性参阅D系列舌簧型磁性开关。
|

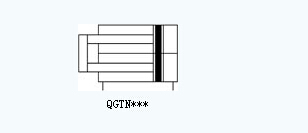

| ※图形符号： |
※型号选择：
QGT Nn 25 * 100 R
QGT-双缸气缸
Nn-内置磁环：N=内置磁环；n=磁性开关数量。无省略
25-气缸内径
100-气缸行程
R-耐热型：R=采用氟橡胶密封件，最高耐温200度。省略=一般橡胶密封件
※技术参数：
| 工作介质 |
经过滤的压缩空气 |
缸径(mm) |
标准行程（mm) |
最大行程(mm) |
允许行程(mm) |
| 耐压试验压力 |
1.05MPa |
10 |
10,20,30,40,50,60,
70,80,90,
100,125,150,200 |
70 |
100 |
| 最高工作压力 |
0.7MPa |
16 |
150 |
200 |
| 最底工作压力 |
0.15MPa |
20 |
150 |
200 |
| 限位螺丝调节行程 |
-10 - 0mm |
25 |
150 |
200 |
| 缓冲形式 |
缓冲垫 |
32 |
150 |
200 |

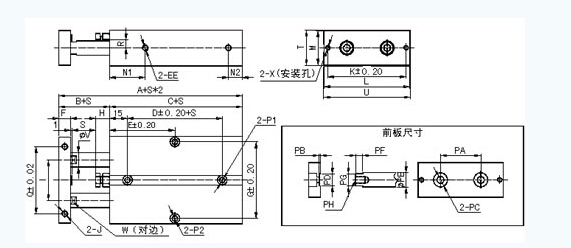

※外形尺寸及前板尺寸：
| 序号 |
名称 |
序号 |
名称 |
序号 |
名称 |
| 1 |
前板 |
7 |
前盖 |
13 |
孔用密封圈 |
| 2 |
缓冲垫 |
8 |
含油轴承 |
14 |
耐磨支撑环 |
| 3 |
调整螺丝 |
9 |
缸体 |
15 |
活塞 |
| 4 |
孔用挡圈 |
10 |
活塞杆 |
16 |
O型密封圈 |
| 5 |
轴用密封圈 |
11 |
缓冲垫 |
17 |
孔用挡圈 |
| 6 |
O型密封圈 |
12 |
磁环 |
18 |
后盖 |
|
