该系列气缸缸径Φ16～Φ63，有无缓冲气缸和有缓冲气缸两种，两种气缸的外形尺寸、安装方式完全相同。
※图形符号：
※结构特点：
1.气缸缸筒与缸盖选用螺纹连接，缸筒为铝合金材料，外形美观、轻巧，可拆装维修，有多种安装形式。
2.活塞杆表面选用预先滚压硬化处理，经镀硬铬、精磨处理，有良好的防锈、耐磨等特性。
3.密封件选用德国派克汉尼汾产品，可在无给润滑油情况下工作，起动压力低，寿命长。
4.可内置磁环，磁性开关配置D-C73。
※型号选择：
QGY 2 Nn 25 × 100 A LB Y DX R
QGY-不锈钢微型气缸
2-派生气缸代号：2=双活塞杆。
Nn -内置磁环：N=内置磁环；n=磁性开关数量.无省略
25-气缸内径
100-气缸行程
A -缓冲：A=无缓冲；B=可调缓冲

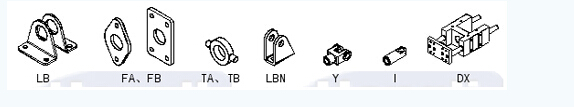

LB -安装方式：SD=基本型；LB=轴向底座；FA=前法兰；FB=后法兰；TA=前端轴销座；TB=后端轴销座
Y -连接件：Y=双肘节；I=单肘节；LBN=U型脚架
DX -导向装置：DX=有导向装置。无省略
R -耐热型：R=采用氟橡胶密封件，最高耐温200度 省略=一般橡胶密封件
※技术参数及标准行程：
| 运动形式 |
双作用 |
单作用 |
|
双作用 |
单作用 |
| 工作介质 |
经过滤的压缩空气 |
缸径 |
标准行程 |
最大行程 |
缓冲行程 |
标准行程 |
最大行程 |
| 耐压试验压力 |
1.0MPa |
16 |
25，50，75，100，125，160，200，250，320，400，500 |
200 |
- |
25，50，75，100 |
50 |
| 最高工作压力 |
0.8MPa |
20 |
300 |
10 |
50 |
| 最低工作压力 |
0.1MPa |
0.2MPa |
25 |
300 |
15 |
100 |
| 环境和流体温度 |
-5~80℃ |
32 |
500 |
15 |
100 |
| 使用速度 |
50~500mm/s |
100~500mm/s |
40 |
500 |
15 |
100 |
| 行程误差 |
0~2500+1 251~5000+1 |
50 |
600 |
20 |
100 |
| 使用寿命 |
>1000km |
63 |
600 |
20 |
100 |

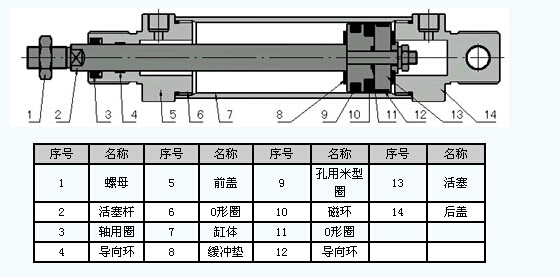

※结构简图：

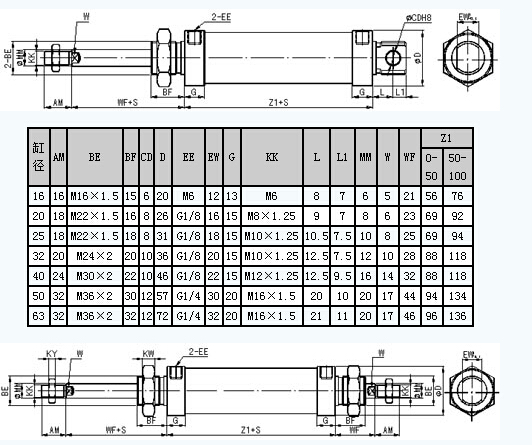

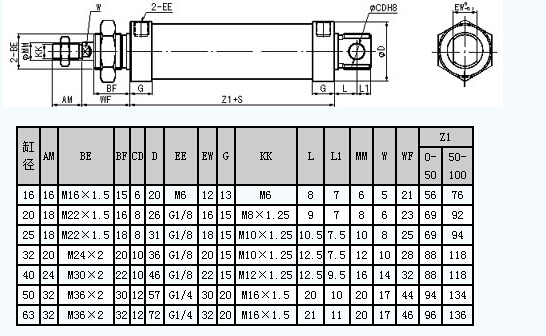

SD基本型、CA单耳座型（QGY****SD***、QGY****CA***）气缸外形尺寸：
