QGX系列不锈钢缸体微型气缸

QGX系列不锈钢缸体微型气缸

该系列气缸缸径Φ16～Φ40，有无缓冲气缸和有缓冲气缸两种，两种气缸的外形尺寸、安装方式完全相同。

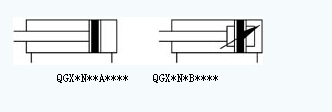

※图形符号：

※结构特点：
　　1.气缸缸体采用日本京都精管株式会社高精度不锈钢管。
　　2.活塞杆表面选用预先滚压硬化处理，经镀硬铬、精磨处理，有良好的防锈、耐磨等特性。
　　3.密封件选用德国派克汉尼汾产品，可在无给油润滑情况下工作，起动压力低，寿命长。
　　4.可内置磁环，磁性开关配置D-C73。

※型号选择：
　　QGX 2 Nn 25 × 100 A LB Y DX R
　　QGX-不锈钢微型气缸
　　2-派生气缸代号：2=双活塞杆。无省略
　　Nn -内置磁环：N=内置磁环；n=磁性开关数量。无省略
　　25-气缸内径
　　100-气缸行程
　　A -缓冲：A=无缓冲；B=可调缓冲　（其中φ16为两端橡胶缓冲）
　　LB -安装方式：SD=基本型；LB=轴向底座；FA=前法兰；FB=后法兰；CA=单耳座；TA=前端轴销座；TB=后端轴销座
　　Y -连接件：Y=双肘节；I=单肘节；LBN=U型脚架
　　DX -导向装置：DX=有导向装置。无省略
　　R -耐热型：R=采用氟橡胶密封件，最高耐温200度省略=一般橡胶密封件

※技术参数及标准行程及安装形式：

工作介质	经过滤的压缩空气	缸径（mm）	标准行程（mm）	最大行程（mm）	安装形式
耐压试验压力	1.0MPa	16	25,50,80, 100,125,160, 200,250,320	160	SD	基本型
最高工作压力	0.8MPa	20		320	LB	轴向底座型
最低工作压力	0.1MPa	25		320	FA、FB	前、后法兰型
行程误差	0~250₀⁺¹251~500₀⁺¹	32		500	TA、TB	前、后端轴销型
使用速度	50~700mm/s	40		500	CA	单耳座型

※连接方式：

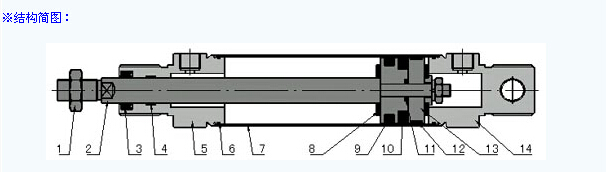

序号	名称	序号	名称
1	螺母	8	缓冲垫
2	活塞杆	9	孔用米型圈
3	轴用圈	10	磁环
4	导向环	11	O型环
5	前盖	12	耐磨环
6	O型圈	13	活塞
7	缸体	14	后盖

※SD基本型（QGX***ASD***、QGX***BSD***）气缸外形尺寸：

缸径	AM	BE	BF	D	EE	G	KK	KV	KW	KY	MM	□NA	PL	W	WF	Z1	ZB
16	16	M16×1.5	15	20	M6	13	M6	24	6	5	6	18	6.5	5	21	56	77
20	18	M22×1.5	16	28	G1/8	15	M8×1.25	32	8	6	8	24	7.5	6	23	69	92
25	18	M22×1.5	18	33.5	G1/8	15	M10×1.25	32	8	6	10	30	7.5	8	25	69	94
32	20	M24×2	20	37.5	G1/8	15	M10×1.25	36	8	6	12	34.5	7.5	10	28	72	100
40	24	M30×2	22	46.5	G1/8	15	M12×1.25	40	10	8	16	42.5	7.5	14	32	74	106

※CA单耳座型（QGX**ACA***、QGX***BCA***）气缸外形尺寸　

缸径	AM	BE	CD	D	EE	EW	G	KK	L	L1	MM	□NA	PL	WF	Z1	ZN
16	16	M16×1.5	6	20	M6	12	13	M6	8	7	6	18	6.5	21	56	85
20	18	M22×1.5	8	28	G1/8	16	15	M8×1.25	9	7	8	24	7.5	23	69	101
25	18	M22×1.5	8	33.5	G1/8	16	15	M10×1.25	10.5	7.5	10	30	7.5	25	69	104.5
32	20	M24×2	10	37.5	G1/8	18	15	M10×1.25	12.5	7.5	12	34.5	7.5	28	72	112.5
40	24	M30×2	10	46.5	G1/8	18	15	M12×1.25	12.5	9.5	16	42.5	7.5	32	74	118.5

※LB轴向底座型（QGX***ALB***、QGX***BLB**）气缸外形尺寸

缸径	AB	AM	AO	AR	AT	BE	EE	KD	KK	MM	NH	SA	TR	US	WF	XS	Z1	ZB
16	5.5	16	6	11	2	M16×1.5	M6	16.5	M6	6	20	79	32	47	21	9.5	56	108
20	6.5	18	7	15	2	M22×1.5	G1/8	22.5	M8×1.25	8	25	97	40	55	23	9	69	126
25	6.5	18	8	17	3	M22×1.5	G1/8	22.5	M10×1.25	10	25	99	40	55	25	10	69	130
32	6.5	20	8	20	3	M24×2	G1/8	24.5	M10×1.25	12	30	102	45	60	28	13	72	140
40	6.5	24	8	22	4	M30×2	G1/8	30.5	M12×1.25	16	36	104	45	60	32	17	74	152

※FA、FB前后法兰型（QGX***AFA***、QGX***BFA***、QGX***AFB***、QGX***BFB***）气缸外形尺寸

缸径	AM	BE	E	EE	FB	G	KD	KK	MF	MM	R	TF	UF	W	ZB	ZF
16	16	M16×1.5	30	M6	5.5	13	16.5	M6	4	6	-	40	55	17	108	77
20	18	M22×1.5	40	G1/8	6.5	15	22.5	M8×1.25	5	8	-	50	65	18	126	92
25	18	M22×1.5	40	G1/8	6.5	15	22.5	M10×1.25	5	10	-	50	65	20	130	94
32	20	M24×2	50	G1/8	6.5	15	24.5	M10×1.25	5	12	32	60	75	23	140	100
40	24	M30×2	50	G1/8	6.5	15	30.5	M12×1.25	5	16	36	60	75	27	152	106

※TA、TB前后端轴销型（QGX***ATA***、QGX***BTA***、QGX***ATB***、QGX***BTB***）气缸外形尺寸

缸径	AM	BE	EE	G	KK	MM	PL	T	TC	TD	TX	TY	YZ	WF	Z1	ZB
16	16	M16×1.5	M6	13	M6	6	6.5	6	16.2	5	23	40	25	21	56	108
20	18	M22×1.5	G1/8	15	M8×1.25	8	7.5	10	22.2	8	30	52	32	23	69	126
25	18	M22×1.5	G1/8	15	M10×1.25	10	7.5	10	22.2	8	38	60	40	25	69	130
32	20	M24×2	G1/8	15	M10×1.25	12	7.5	10	24.2	8	38	60	40	28	72	140
40	24	M30×2	G1/8	15	M12×1.25	16	7.5	10	30.2	9	53	77	63	32	74	152

QGX2系列不锈钢缸体双活塞杆微型气缸

※结构特点
1.气缸缸体选用韩国DAG公司高品质铝合金管，经硬质阳极氧化处理.
2.活塞杆表面选用预先滚压硬化处理，经镀硬铬、精磨处理，有良好的防锈、耐磨等特性。
3.密封件选用德国派克汉尼汾产品，可在无给润滑油情况下工作，起动压力低，寿命长。
4.气缸前端盖装有含油轴承，摩擦系数低。

※型号选择
QGS2 Nn 50 × 100 A LB Y DX R
QGS2-不锈钢双活塞杆微型气缸
Nn-内置磁环：N=内置磁环；n=磁性开关数量
50-气缸内径
100-气缸行程
A-缓冲：A=无缓冲；B=可调缓冲
LB-安装方式：SD=基本型；LB=轴向底座；FA=前法兰；FB=后法兰；CA=单耳座；CB=双耳座；TA=前端轴销座；TB=后端轴销座；TC=中间轴销座；
Y-连接件：Y=双肘节；I=单肘节；LN=钩式脚架
DX-导向装置：DX=有导向装置。无省略
R-耐热型：R=选用氟橡胶密封件，最高耐热温200度省略=一般橡胶密封件

※SD基本型（QGX2***ASD***、QGX2***BSD***）气缸外形尺寸

缸径 AM BE BF D EE G KK KV KW KY MM PL W WF Z1 ZB

16 16 M16×1.5 15 20 M6 13 M6 24 6 5 6 6.5 5 21 56 98

20 18 M22×1.5 16 25 G1/8 15 M8×1.25 32 8 6 8 7.5 6 23 69 115

25 18 M22×1.5 18 30 G1/8 15 M10×1.25 32 8 6 10 7.5 8 25 69 122

32 20 M24×2 20 35 G1/8 15 M10×1.25 26 8 6 12 7.5 10 28 72 128

40 24 M30×2 22 45 G1/8 15 M12×1.25 40 10 8 16 7.5 14 32 74 138
