| 该系列气缸为本公司新开发产品,缸筒与密封圈全部采用进口产品组装,缸体强度好，不易变形，各项性能均比QGS系列好。
|
| ※图形符号： |
※结构特点：
1.符合ISO6431VDMA 24562及NFE49003.1标准。
2.具有终端可调式缓冲和定位磁环，磁性开关配置D-A54，开关特性参阅D系列舌簧型磁性开关。
3.最大工作压力1.0MPa,工作温度-5～80℃。
4.可在无油润滑情况下工作,起动压力低,寿命长
5.在QGM气缸基础上，可派生双出轴、单作用、行程可调、多位、串联、耐热、带换向阀等多种气缸，尺寸参照QGS系列。
6.可配有LB、FA、FB、TA、TB、CA、CB等多种安装形式及LN、Y、I、DX等多种连接件。
※型号选择：
QGM 2 Nn 50 × 100 A LB Y DX R
QGM-无拉杆双作用气缸
2-派生气缸代号：2=双活塞杆；D=单作用；L=行程可调；P=多位；J=串联
Nn-内置磁环：N=内置磁环；n=磁性开关数量。无省略
50-气缸内径
100-气缸行程
A-缓冲：A=无缓冲；B=可调缓冲
LB-安装方式：SD=基本型；LB=轴向底座；FA=前法兰；FB=后法兰；CA=单耳座；CB=双耳座；TA=前端轴销座；TB=后端轴销座
Y-连接件：Y=双肘节；I=单肘节；LN=钩式脚架
DX-导向装置：DX=有导向装置。无省略
R-耐热型：R=采用氟橡胶密封件，最高耐温200度 省略=一般橡胶密封件

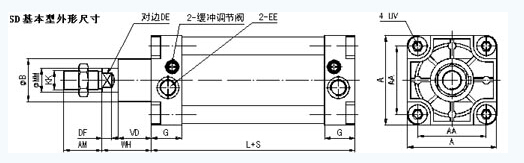

※SD基本型外形尺寸：
| 缸径 |
A |
AA |
AM |
B |
DE |
DF |
EE |
G |
KK |
L |
MM |
UV |
VD |
WH |
| 32 |
47 |
32.5 |
22 |
30 |
10 |
6 |
G1/8 |
26 |
M10×1.25 |
104 |
12 |
M6 |
16 |
26 |
| 40 |
53 |
38 |
24 |
35 |
14 |
8 |
G1/4 |
28 |
M12×1.25 |
105 |
16 |
M6 |
20 |
30 |
| 50 |
62 |
46.5 |
32 |
40 |
17 |
9 |
G1/4 |
28 |
M16×1.5 |
106 |
20 |
M6 |
23 |
37 |
| 63 |
75 |
56.5 |
32 |
40 |
17 |
9 |
G3/8 |
32 |
M16×1.5 |
121 |
20 |
M8 |
23 |
37 |
| 80 |
94 |
72 |
40 |
45 |
22 |
14 |
G3/8 |
32 |
M20×1.5 |
128 |
25 |
M10 |
25 |
46 |
| 100 |
112 |
89 |
40 |
55 |
22 |
15 |
G1/2 |
37 |
M20×1.5 |
138 |
25 |
M10 |
25 |
51 |
| 125 |
140 |
110 |
54 |
60 |
27 |
16 |
G1/2 |
42 |
M27×2 |
160 |
32 |
M12 |
42 |
65 |
|
