QGE气液阻尼缸是气缸和油缸串联或并联组成，以压缩空气为能源，驱动气缸，通过封闭油缸的阻尼调节作用获得平稳的移动，这类气缸应用于机床和机械中的恒定进给装置。
QGE气液阻尼缸包含二个活塞，分别位于气缸腔和油缸腔内，输入压缩空气，使活塞杆伸出或返回，这时油腔中的油通过控制单元的控制元件，由一腔流入另一腔，调节节流阀的开度，改变单向阀，节流阀的连接回路可获得不同的移动速度，油腔中油的少量泄漏可进行补偿。
安装使用
串联式气液阻尼缸安装时，应使缸体加油孔一侧向上，或置于便于加油的位置。
补油时，气液阻尼缸在向上倾斜、水平或垂直向上安装时，应先将活塞杆退回，拧出油堵，用油壶将低压油注入加油孔，注满油后拧紧油堵，当向下倾斜、或垂直向下安装时，应将活塞杆伸出后才能进行加油。
|
※结构特点：
1.气缸缸体选用韩国DAG公司高品质铝合金管，经硬质阳极氧化处理。
2.活塞杆表面选用预先滚压硬化处理，经镀硬铬、精磨处理，有良好的防锈、耐磨等特性。
3.密封件选用德国派克汉尼汾产品，可在无给润滑油情况下工作，起动压力低，寿命长。
4.气缸前端盖装有含油轴承，摩擦系数低。
※技术参数：
| 工作介质 |
经过滤的压缩空气 |
调速介质 |
20#液压油 |
| 工作压力 |
0.3~0.8MPa |
环境和流体温度 |
5~60℃ |
| 功能 |
快进慢退，慢进快退 |
缓冲 |
活塞返回行程终端缓冲 |
| 最大行程 |
500mm |
组成方式 |
串联，并联 |
※型号选择：

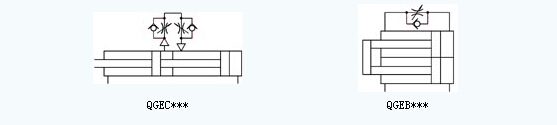

QGE B 50 × 100 R
QGE-气液阻尼缸
B-组成方式：B=并联式；C=串联式
50-气缸内径
100-气缸外径
v R-耐热型：R=选用氟橡胶密封件，最高耐温200℃。省略=一般橡胶密封件。
※串联式气液阻尼缸外形尺寸（安装形式参照QGS系列），缸径63以上与QGSJ系列外形尺寸相同：
| 缸径 |
A |
AA |
AM |
B |
DF |
EE |
G |
KK |
L |
MM |
UV |
VD |
WH |
| 40 |
53 |
38 |
24 |
35 |
8 |
G1/4 |
28 |
M12×1.25 |
158 |
16 |
M6 |
20 |
30 |
| 50 |
62 |
46.5 |
32 |
40 |
9 |
G1/4 |
28 |
M16×1.5 |
158 |
20 |
M6 |
23 |
37 |
※并联式气液阻尼缸外形尺寸：
| 缸径 |
A |
AA |
B |
BB |
C |
EE |
G |
G1 |
H |
L |
W |
| 40，50 |
60 |
46 |
110 |
93 |
120 |
G1/4 |
50 |
45 |
70 |
154 |
38 |
|
