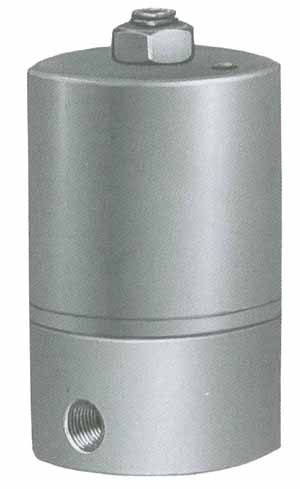

Q23XD系列滑阀
Q23XD系列滑阀

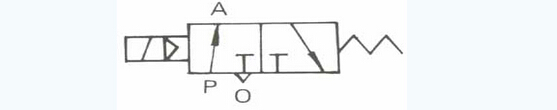

※Q23XD系列图形符号：

Q23XD系列技术参数：
技术参数
型 号
Q23XD-2
Q23XD-2T
工作介质
干燥压缩空气
工作压力
0～0.8MPa
S值流通能力
≥2mm2
最高切换频率
≥15Hz
工作寿命
200万次
工作电压
AC：380，220，110，36；DC：220，110，24

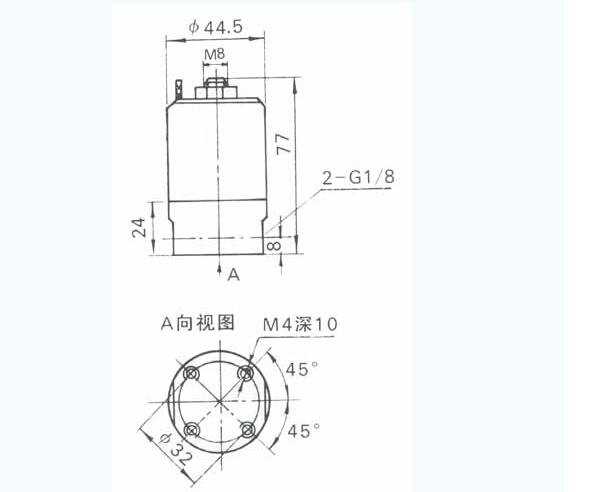

※Q23XD系列外形尺寸：

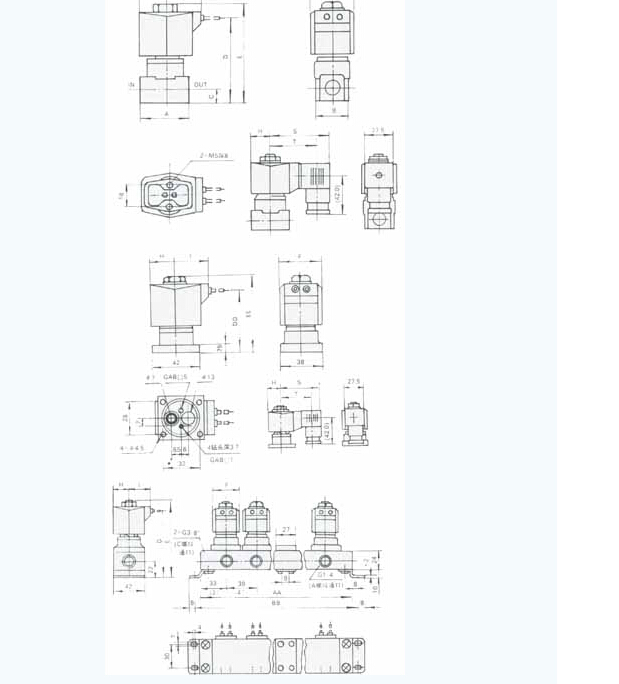

※AB 外形尺寸安装图：
型号
A
B
C
D
E
F
H
I
S
310
36
28
11
63
94
34
20
27
62
410
40
28
12
68
100
38
24
31
67
※单体GAB外形尺寸安装图：
型号
尺寸
H
S
T
DD
EE
F
I
GAB310
20
62
50
50
62
34
27
GAB410
23.5
65.5
53.5
55
67.5
38
30.5
※多体联阀外型安装尺寸表1：
型号
尺寸
D
E
F
H
I
GAB312(352)
84
96
34
20
27
GAB412(452)
89
101.5
38
23
30.5
※多体联阀外型安装尺寸表1：
型号
尺寸
AA
BB
构成
2
106(122)
132(138)
2X1
3
145(139)
161(185)
2X1
4
212(242)
228(258)
2X1
5
228(263)
239(279)
2X1
6
290(338)
306(354)
2X1
7
329(385)
345(401)
5+2
8
368(432)
384(448)
5+3
9
435(507)
451(538)
3+3
10
446(526)
462(542)
5X2
注:联数11以上请和我方商谈
※技术参数：
型号
AB接管螺纹
公称通径mm
CV值
有效截面积mm2
最高工作压差(MPa)
空气
水、煤油
油(50cst)
蒸汽
AC
DC
AC
DC
AC
DC
DC
AB310-1-1
ZG1/8
-
-
1.8
2.50
2.50
2.50
2.50
2.50
2.50
0.10
AB310-1-2
2.0
0.15
2.7
1.50
1.50
1.50
1.50
1.50
1.50
1.00
AB310-1-3
-
-
6.2
1.06
0.50
0.70
0.50
0.50
0.50
0.70
AB310-1-4
3.5
0.42
8.2
0.60
0.40
0.50
0.40
0.40
0.40
0.50
AB310-1-5
-
-
10.5
0.40
0.25
0.30
0.25
0.25
0.25
0.30
AB310-1-6
5.0
0.80
15.3
0.20
0.15
0.15
0.15
0.15
0.15
0.15
AB310-2-1
ZG1/4
-
-
1.8
2.50
2.50
2.50
2.50
2.50
2.50
0.10
AB310-2-2
2.0
0.15
2.7
1.50
1.50
1.50
1.50
1.50
1.50
1.00
AB310-2-3
-
-
6.2
1.06
0.50
0.70
0.50
0.50
0.50
0.70
AB310-2-4
3.5
0.42
8.2
0.60
0.40
0.50
0.40
0.40
0.40
0.50
AB310-2-5
-
-
10.5
0.40
0.25
0.30
0.25
0.25
0.25
0.30
AB310-2-6
5.0
0.80
15.3
0.20
0.15
0.15
0.15
0.15
0.15
0.15
AB410-2-1
ZG1/4
-
-
1.8
5.00
4.00
4.5
4.00
4.00
4.00
1.00
AB410-2-2
2.0
0.15
2.7
3.00
2.50
2.70
2.50
2.50
2.50
1.00
AB410-2-3
-
-
6.2
1.50
0.90
1.30
0.90
0.90
0.90
1.30
AB410-2-4
3.5
0.42
8.2
1.20
0.60
0.90
0.60
0.60
0.60
0.90
AB410-2-5
-
-
10.5
1.00
0.50
0.70
0.50
0.50
0.50
0.70
AB410-2-6
5.0
0.80
15.3
0.60
0.25
0.40
0.25
0.25
0.25
0.40
AB410-2-7
-
-
26.4
0.25
0.10
0.20
0.10
0.10
0.10
0.20
AB410-3-1
ZG3/8
1.5
0.1
1.8
5.00
4.00
4.5
4.00
4.00
4.00
1.00
AB410-3-2
-
-
2.7
3.00
2.50
2.70
2.50
2.50
2.50
1.00
AB410-3-3
3.0
0.31
6.2
1.50
0.90
1.30
0.90
0.90
0.90
1.30
AB410-3-4
3.5
0.42
8.2
1.20
0.60
0.90
0.60
0.60
0.60
0.90
AB410-3-5
4.0
0.54
10.5
1.00
0.50
0.70
0.50
0.50
0.50
0.70
AB410-3-6
-
-
15.3
0.60
0.25
0.40
0.25
0.25
0.25
0.40
AB410-3-7
7.0
1.0
26.4
0.25
0.10
0.20
0.10
0.10
0.10
0.20
AB410-3-8
-
-
-
40.6
0.10
0.05
0.10
0.05
0.05
0.05
-
AB410-4-8
ZG1/2
10.0
1.88
40.6
0.10
0.05
0.10
0.05
0.05
0.05
-

项 目
AB310 GAB310
AB410 GAB410
额定电压
AC：110V、220V、24V，DC：12V、24V、48V、100V
频率
50Hz
60Hz
50Hz
60Hz
视载功率
起动时
20.0
16.0
35.0
27.0
保持
14.0
11.0
22.0
17.0
消耗功率
AC
6.0
4.2
8.3
6.2
DC
11.0
11.0
11.0
11.0
许可电压范围
±10%

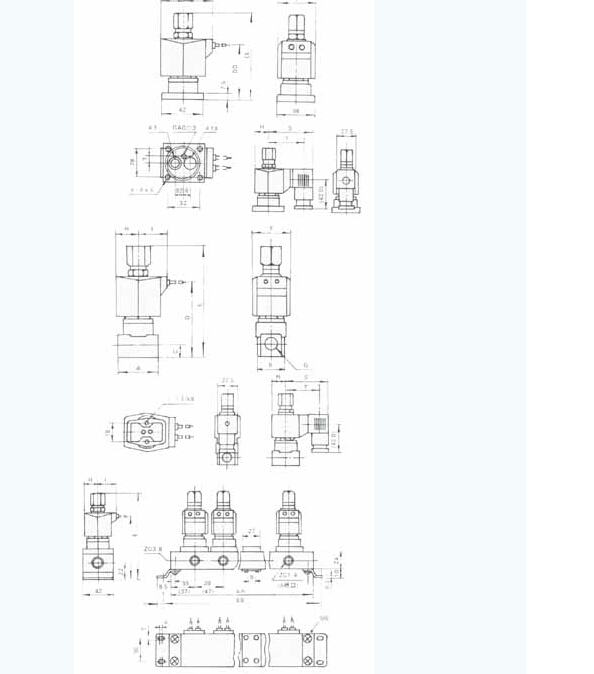

※AB GAB系列外形尺寸：

※技术参数：
型号
A
B
C
D
E
H
I
S
T
0
310
36
28
11
63
94
20
27
62
50
-
410
40
28
12
68
100
24
31
67
54
-
型号
DD
E
EE
F
H
I
S
T
GAG330
50
115
81
34
20
27
62
50
GAG130
55
124
GAG
440
120
90
38
31
31
67
54
型号
H
I
D
E
GAG331
20
27
84
115
GAG431
24
31
89
124
型号
尺寸
AA
BB
构成
2
106(122)
132(138)
2X1
3
145(139)
161(185)
2X1
4
212(242)
228(258)
2X1
5
228(263)
239(279)
2X1
6
290(338)
306(354)
2X1
7
329(385)
345(401)
5+2
8
368(432)
384(448)
5+3
9
435(507)
451(538)
3+3
10
446(526)
462(542)
5X2
注:联数11以上请和我方商谈
※技术参数：
型号
AB接管螺纹
公称通径mm
CV值
有效截面积mm2
最高工作压差(MPa)
空气
水、煤油
油(50cst)
下阀口
上阀口
下阀口
上阀口
下阀口
上阀口
AC
DC
AC
DC
AC
DC
AG310-1-1
GAG310-1-1
ZG1/8
-
1.5
0.09
0.09
1.6
1.6
0.70
0.70
0.70
0.70
0.60
0.60
AG310-1-2
GAG310-1-2
2.0
2.0
0.15
0.15
2.7
2.7
0.40
0.40
0.40
0.40
0.25
0.20
AG310-2-1
GAG310-2-1
ZG1/4
1.5
1.5
0.09
0.09
1.6
1.6
0.70
0.70
0.70
0.70
0.60
0.60
AG310-2-2
GAG310-2-2
2.0
2.0
0.15
0.15
2.7
2.7
0.40
0.40
0.40
0.40
0.25
0.20
AG410-2-1
GAG410-2-1
2.0
2.0
0.15
0.15
2.7
2.7
1.00
0.70
1.00
0.70
0.40
0.30
AG410-2-2
GAG410-2-2
2.3
2.3
0.19
0.19
3.5
3.5
0.70
0.40
0.70
0.40
0.25
0.15
AG410-3-1
GAG410-3-1
ZG3/8
2.0
2.0
0.15
0.15
2.7
2.7
1.00
0.70
1.00
0.70
0.40
0.30
AG410-3-2
GAG410-3-2
2.3
2.3
0.19
0.19
3.5
3.5
0.70
0.40
0.70
0.40
0.25
0.15
AG330-1-1
GAG330-1-1
ZG1/8
1.5
1.5
0.09
0.09
1.6
1.6
 1.00 1.00 1.00 1.00 1.00 1.00
AG330-1-2
GAG330-1-2
2.0
2.0
0.15
0.15
2.7
2.7
 0.70 0.70 0.70 0.70 0.70 0.70
AG330-2-1
GAG330-2-1
ZG1/4
1.5
1.5
0.09
0.09
1.6
1.6
 1.00 1.00 1.00 1.00 1.00 1.00
AG330-2-2
GAG330-2-2
2.0
2.0
0.15
0.15
2.7
2.7
 0.70 0.70 0.70 0.70 0.70 0.70
AG330-2-4
GAG330-2-4
3.0
3.0
0.31
0.31
6.0
6.0
0.70
0.70
0.70
0.70
0.70
0.70
AG330-2-5
GAG330-2-5
3.5
3.0
0.40
0.31
8.2
6.0
0.40
0.40
0.40
0.40
0.40
0.40
AG430-3-4
GAG430-3-4
ZG3/8
3.0
3.0
0.31
0.31
6.0
6.0
0.70
0.70
0.70
0.70
0.70
0.70
AG430-3-5
GAG430-3-5
3.5
3.0
0.40
0.31
8.2
6.0
0.40
0.40
0.40
0.40
0.40
0.40
AG340-1-1
-
ZG1/8
1.5
1.5
0.09
0.09
1.6
1.6
 1.00 1.00 1.00 1.00 1.00 1.00
AG340-1-2
-
2.0
2.0
0.15
0.15
2.7
2.7
0.70
 0.45 0.70 0.60 0.30 0.20
AG340-2-1
-
ZG1/4
1.5
1.5
0.09
0.09
1.6
1.6
 1.00 1.00 1.00 1.00 1.00 0.70
AG340-2-2
-
2.0
2.0
0.15
0.15
2.7
2.7
0.70
 0.45 0.70 0.60 0.30 0.20
AG440-2-1
-
-
-
-
-
-
-
-
-
-
-
-
-
AG440-2-3
-
3.0
2.0
0.31
0.15
6.0
2.7
1.20
0.75
1.50
0.90
1.00
0.45
AG440-2-4
-
-
-
-
-
-
-
-
-
-
-
-
-
AG440-3-1
-
ZG3/8
2.0
2.0
0.15
0.15
2.7
2.7
1.20
0.75
1.50
1.00
1.00
0.45
AG440-3-3
-
-
-
-
-
-
-
-
-
-
-
-
-
AG440-3-4
-
3.0
 3.0 0.31
0.31
6.0
6.0
0.40
0.30
0.50
0.30
0.30
0.20
AG340-1-1
ZG1/8
(进气口)
-
-
-
-
-
-
-
-
-
-
-
-
AG340-1-2
2.0
2.0
0.15
0.15
2.7
2.7
0.45
0.45
0.70
0.60
0.30
0.20
AG340-2-1
ZG1/4
(进气口)
-
-
-
-
-
-
-
-
-
-
-
-
AG340-2-2
2.0
2.0
0.15
0.15
2.7
2.7
0.70
0.45
0.70
0.60
0.30
0.20
AG440-2-1
2.0
2.0
0.15
0.15
2.7
2.7
1.20
0.72
1.50
1.00
1.00
0.45
AG440-2-3
3.0
2.0
0.31
0.15
6.0
2.7
1.20
0.72
1.50
0.90
1.00
0.45
AG440-2-4
3.0
3.0
0.31
0.31
6.0
6.0
0.40
0.30
0.50
0.30
0.30
0.20
AG440-3-1
ZG3/8
(进气口)
2.0
2.0
0.15
0.15
2.7
2.7
1.20
0.75
1.50
1.00
1.00
0.45
AG440-3-3
3.0
2.0
0.31
0.15
6.0
2.7
1.20
0.75
1.50
0.90
1.00
0.45
AG440-3-4
3.0
3.0
0.31
0.31
6.0
6.0
0.40
0.30
0.50
0.30
0.30
0.20

项 目
AG3
AG4
额定电压
AC：110V、220V、24V，DC：12V、24V、48V、100V
频率
50Hz
60Hz
50Hz
60Hz
视载功率
起动时
20.0
16.0
35.0
27.0
保持
14.0
11.0
22.0
17.0
消耗功率
AC
6.0
4.2
8.3
6.2
DC
11.0
11.0
11.0
11.0
许可电压范围
±10%

※AB GAB系列外形尺寸：
