| VF5000系列先导型电磁阀 |
|
|
※结构特点：
电磁线圈及先导部分由德国NASS公司提供， 密封件由日本三菱电线工业株式会社提供。

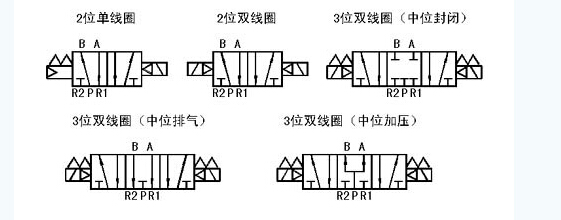

※图形符号：
※技术参数：
| 工作介质 |
经过滤的压缩空气 |
| 环境和流体温度 |
最高50度 |
| 润滑 |
建议用润滑油透平1号油 |
| 手动操作 |
按钮式 |
| 抗冲击/震动能力 |
30G/5G(8.3-2000Hz) |
| 密封 |
防灰 |
※电磁线圈技术参数:
| 接电方式 |
DIN插座式 |
| 使用电压 |
AC110V、AC220V、DC12V、DC24V |
| 容许电压变动范围 |
额定电压的-15%-+10% |
| 绝缘 |
B级或相同等级 |
| 功率消耗 |
交流：启动8VA，持续6VA
直流：4.8W（带指示灯） |
| 过压抑制器 |
交流：压敏电阻；直流：二极管 |
| 指示灯 |
交流：氖灯；直流：发光二极管 |
※型号及规格
|
型号 |
规格 |
|
位置数 |
电磁线圈 |
操作压力范围（MPa） |
反应时间（毫秒） |
最高操作频率（次/秒） |
接管口径 |
有效断面积mm2（Cv值） |
重量（kg） |
|
VF5120 |
2 |
单线圈 |
0.15~0.9 |
30或以下 |
5 |
G3/8 |
45（2.5） |
0.35 |
|
VF5220 |
2 |
双线圈 |
0.1~0.9 |
30或以下 |
5 |
G3/8 |
45（2.5） |
0.45 |
|
VF5320 |
3 |
双线圈 |
0.1~0.9 |
50或以下 |
3 |
G3/8 |
36（2） |
0.55 |
|
VF5420 |
3 |
双线圈 |
0.1~0.9 |
50或以下 |
3 |
G3/8 |
36（2） |
0.55 |
|
VF5520 |
3 |
双线圈 |
0.1~0.9 |
50或以下 |
3 |
G3/8 |
36（2） |
0.55 |
※型号选择
VF5 1 20 - 4 D 03
VF5-VF5000系列5通先导型电磁阀
1-电磁线圈：1=单线圈；2=双线圈；3=双线圈（中位封闭）；4=双线圈（中位排气）；5=双线圈（中位加压）
4-使用电压：2=AC36V；3=AC110V；4=AC220V；5=DC24V；6=DC12V；其余电压直接标注
D-接电方式：D=DIN型插座式；DZ=DIN插座式带指示灯和过压抑制器
03-接管口径：03=G3/8

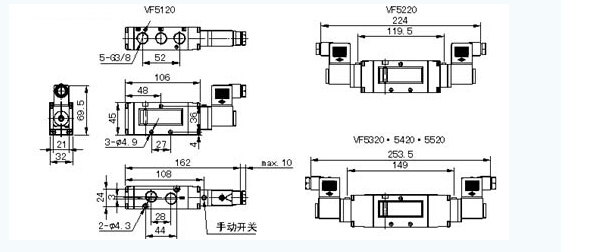

※VF5000系列外形尺寸
|
|
