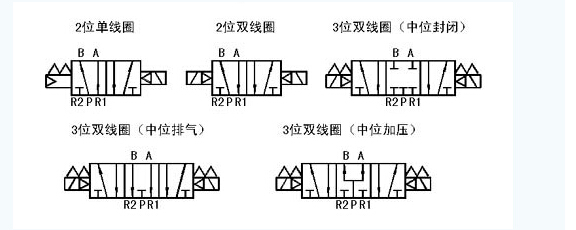

※图形符号：
※型号及规格：
| 型号 |
规格 |
| 位置数 |
电磁线圈 |
操作压力范围(MPa） |
反应时间
（毫秒） |
最高操作频率（次/分钟） |
接管口径 |
有效断面积
mm2（Cv值） |
重量（Kg) |
| VF8120 |
2 |
单线圈 |
0.1 - 0.99 |
45或以下 |
600 |
G1/2、G3/4 |
90(5.0) |
1.17 |
| VF8220 |
2 |
双线圈 |
0.1 - 0.99 |
25或以下 |
600 |
G1/2、G3/4 |
90(5.0) |
1.2 |
| VF8320 |
3 |
双线圈 |
0.1 - 0.99 |
55或以下 |
300 |
G1/2、G3/4 |
70(3.89) |
1.22 |
| VF8420 |
3 |
双线圈 |
0.1 - 0.99 |
55或以下 |
300 |
G1/2、G3/4 |
70(3.89) |
1.22 |
| VF8520 |
3 |
双线圈 |
0.1 - 0.99 |
55或以下 |
300 |
G1/2、G3/4 |
70(3.89) |
1.22 |
※型号选择：
VF8 1 20 - 4 D 04
VF8-VF8000系列5通先导型电磁阀
1-电磁线圈：1=单线圈；2=双线圈；3=双线圈（中位封闭）；4=双线圈（中位排气）；5=双线圈（中位加压）
4-使用电压：2=AC36V；3=AC110V；4=AC220V；5=DC24V；6=DC12V；其余电压直接标注
D-接电方式：D=DIN型插座式；DZ=DIN插座式带指示灯和过压抑制器
04-接管口径：04=G1/2;06-G3/4

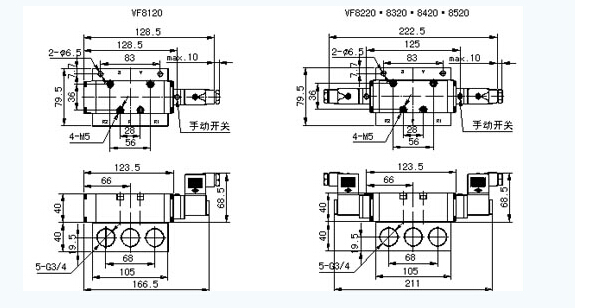

※VF8000系列外形尺寸：
|
