 ※结构特点：
1.使用压力范围广：从0差压开始动作的先导活塞形突跳阀。使用压力范围宽，从真空10Torr到高压1MPa均可使用。
2.配线方便：由于线圈采用了头部回转自由的波形垫圈构造，因此配线方向自由。
3.可水平安装：由于采用了弹簧复位构造，安装姿势可从线圈垂直安装到水平安装的很大范围内进行。但是，如使用压力不低于0.05MPa时，必须垂直安装。
4、性能可靠稳定：由于采用了弹簧复位机构及活塞上带有导向杆，活塞动作灵敏，不易卡死。
5、APK01-08A可对流体的流量进行调节，满足不同的需要。
6、使用寿命长：活塞导向采用聚四氟乙烯材料，从而避免了膜片式二通阀膜片易裂缝等缺点。
通用规格参数：
|
项目 |
标准件规格参数 |
选择件规格参数 |
|
使用流体 |
空气、惰性气体、真空（10Torr）、水、煤油、油（20cst以下） |
温水、蒸汽 |
|
动作压力范围 |
0-1 MPa（型号不同略有差异，请参照型号和规格参数的最高动作压力）
|
|
耐压（水压） |
4MPa |
|
流体温度 |
-10-60℃（B级线圈）无冻结 |
5-180℃（H级线圈） |
|
环境温度 |
-10-60℃ |
|
环境 |
无腐蚀性气体、爆炸性气体的场所 |
|
阀构造 |
APK01为直动型，APK11为先导型跳跃方式提升结构 |
|
阀座泄露（JIS泄露标准） |
0cms3/min（空气压力为0.05-1MPa） |
密封材料为聚四氟乙烯时，在空气中为300cm3/min以下 |
|
安装形式 |
限定从线圈向上的垂直安装到水平安装
|
※型号及规格参数：
| #型号 |
接管口径 |
公称通径 |
有效断面积mm2（Cv值） |
最低工作差压力（MPa） |
最高工作差压力（MPa） |
最高使用压力（MPa） |
消耗功率（W） |
重量（kg） |
| 空气 |
水·煤油 |
油（20cst） |
蒸汽 |
| AC |
DC |
AC |
DC |
AC |
DC |
AC |
AC
（VA） |
DC
（W） |
| APK01-08A-*△□ |
G1/4 |
3 |
6（0.31） |
0 |
1 |
0.8 |
1 |
0.8 |
0.8 |
0.8 |
1 |
2 |
13 |
10 |
0.35 |
| APK11-08A-*△□ |
G1/4 |
12 |
35（2.2） |
22 |
15 |
0.6 |
| APK11-10A-*△□ |
G3/8 |
12 |
46（2.7） |
22 |
15 |
0.55 |
| APK11-15A-*△□ |
G1/2 |
16 |
88（4.5） |
0.6 |
0.6 |
0.5 |
24 |
18.5 |
0.9 |
| APK11-20A-*△□ |
G3/4 |
23 |
162（8.6） |
33 |
25 |
1.35 |
| APK11-25A-*△□ |
G1 |
28 |
231（12） |
33 |
25 |
1.8 |
注：#代表阀体密封材质组合代号
| 代号 |
阀体 |
阀密封 |
O形圈 |
备注 |
| |
锡青铜 |
丁腈橡胶 |
丁腈橡胶 |
空气、煤气、真空、水、煤油用 |
| B |
锡青铜 |
氟橡胶 |
氟橡胶 |
耐热用 |
| C |
锡青铜 |
聚四氟乙烯 |
氟橡胶 |
蒸汽用 |
| D |
不锈钢 |
丁腈橡胶 |
丁腈橡胶 |
腐蚀性流体用 |
| E |
不锈钢 |
氟橡胶 |
氟橡胶 |
耐热用，腐蚀性流体用 |
| F |
不锈钢 |
聚四氟乙烯 |
聚四氟乙烯 |
溶剂型，腐蚀性流体用 |
|
△代表接电方式 |
□代表使用电压 |
|
G=直接出线式 |
3=AC110V |
|
D=DIN插座式 |
4=AC220V |
|
DZ=DIN插座式 |
5=DC24V |
|
带有指示灯和过压抑制器 |
6=DC12V |
|
|
非标电压直接标注 |

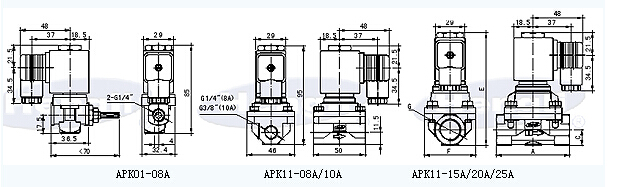

※内部结构及外形尺寸：
| 序号 |
零件名称 |
材料 |
序号 |
零件名称 |
材料 |
| ① |
固定铁芯 |
铜、不锈钢 |
⑤ |
弹簧 |
不锈钢、聚四氟乙烯 |
| ② |
线圈 |
树脂、H级时卷带 |
⑥ |
阀座 |
锡青铜 |
| ③ |
弹簧 |
不锈钢 |
⑦ |
主阀组件 |
不锈钢、丁腈橡胶 |
| ④ |
动铁芯 |
不锈钢、聚四氟乙烯 |
⑧ |
阀体 |
锡青铜 |
| 型号 |
A |
C |
E |
F |
G |
| APK11-15A-*D* |
71 |
14.5 |
119.5 |
50 |
G1/2 |
| APK11-20A-*D* |
80 |
17.5 |
126.5 |
60 |
G3/4 |
| APK11-25A-*D* |
90 |
22.5 |
137.5 |
71 |
G1 |
|
