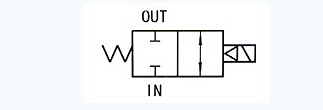

APK12 二位二通高频喷射电磁阀

APK12 二位二通高频喷射电磁阀

※产品特点：
1、该电磁阀适用于气动控制或气流脉冲作用。
2、可直接安装在管道上或用M5*6螺纹孔安装。
3、选用LUCIFER原装线圈。

※典型应用：
　　应用于所有需要超短响应时间的场合，如：纺织机械（喷气织机），印刷机械，筛选机械，银行点钞机。

※技术参数：

工作介质	经过滤的无油干燥压缩气体（过滤精度20μm）
允许压力范围	0-0.7MPa
最大流量	40m³/h 见表1
流场方向	固定
介质温度	0℃ - +40℃
环境温度	0 - +50
电压/功率	DC 24V/14W
电压变动范围	标准值的-10%- +15%
响应时间	见表2 （条件：电压DC24V，标准流量34m³/h ）
开启速度	TD 开：8ms（柱塞完全被吸收的电气响应时间）	TT开：12ms（压力达到公称压力90%的响应时间）
关闭速度	±0.5%F。S以内	TT关：气压减低到公称压力的10%的放气时间这一时间取决于出口的应用状况
电器标准	电线连接：3芯DIN 4365OA型/保护等级：IP 65/绝缘材料等级：F级
接口螺纹/重量	G3/8" /360g
动作频率	最高30Hz
抗震性能	最大达1500Hz，最大冲击10g，预期寿命在最大振动条件下会降低
寿命预期	约10亿次（条件：工作气体干燥，20μm过滤，露点+2℃ ，最大压力0.5MPa，标称电压：24V，无振动

※电磁相对作用时间：
80%对于最大工作频率 30Hz（33ms）
70%对于最大工作频率 20Hz（50ms）
55%对于最大工作频率 10Hz（100ms）
25%V对于最大工作频率 60min

※计算公式：
X%=（得能时间/工作周期）*100

※内部结构及外形尺寸：
