※液压泵站组成及工作原理: YZ系列液压泵站是指独立的液压装置,它按主机的要求提供可控制方向、压力及流量的液压油,适用于主机与液压机械上。用户购买后只要将液压泵站与主机上的执行机构(油缸或油马达)用油管连接,液压机械即可实现各种规定的动作和工作循环。 液压泵站是由电机-泵装置、集成块或阀组合、油箱及电气盒等组合而成。各部件功能为: 电机-泵装置:装有电机和油泵,是液压泵站的动力源,将机械能转换为液压油的压力能。 集成块:由液压阀及通道体组装而成,对液压油实行方向、压力及流量调节。 阀组合:板式阀装在立板上,板后管连接,与集成块功能相同。 电气盒:分两种形式。一种设置外接引线的端子板,另一种配置了全套控制电器。 液压泵站的工作原理:电机带动油泵旋转,泵从油箱中吸油供油,将机械能转换为液压油的压力能。液压油通过集成块(或阀组合)实行方向、压力及流量调节后,经外接管路至液压机械的油缸或油马达中,从而控制执行机构方向的变换、力量的大小及速度的快慢,推动各种液压机械作功。

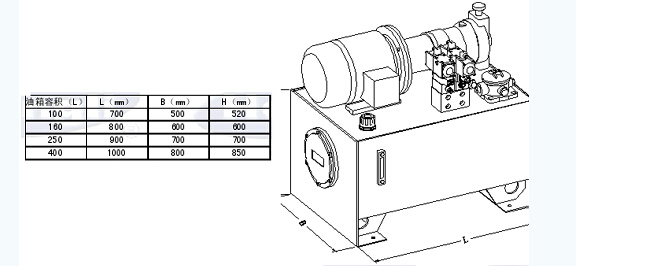

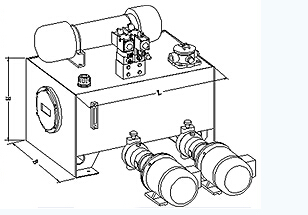

※液压泵站结构形式及主要技术参数: 结构形式:主要以电机-泵装置的结构形式、安装位置及冷却方式来区分。 按电机-泵装置的结构形式、安装位置可分三种: 1.上置立式:电机-泵装置立式安装在油箱盖板上,主要用于定量泵系统。 2.上置卧式:电机-泵装置卧式安装在油箱盖板上,主要用于变量泵系统,便于流量调节。 3.旁置式:电机-泵装置卧式安装在油箱旁单独的基础上,旁置式可装备备用电机-泵装置,主要用于油箱容积大于250升,电机功率大于7.5千瓦的系统。 按液压泵站的冷却方式可分两种: 1.自然冷却:靠油箱本身与空气热交换冷却,一般用于油箱容积小于250升的系统。 2.强迫冷却:采用冷却器进行强制冷却,一般用于油箱容积大于250升的系统。 主要技术参数:油箱的有效储油量及电机功率。 油箱容积共有18种规格,见下表 油箱容量规格表(GB2876)(单位:L)
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
800 |
1000 |
1250 |
1600 |
2000 |
2500 |
3200 |
4000 |
5000 |
6300 |
液压泵站可根据用户要求及依据工况使用条件做到: 1.按系统配置集成块。 2.可设置冷却器、加热器、蓄能器。 3.可设置电气控制装置。

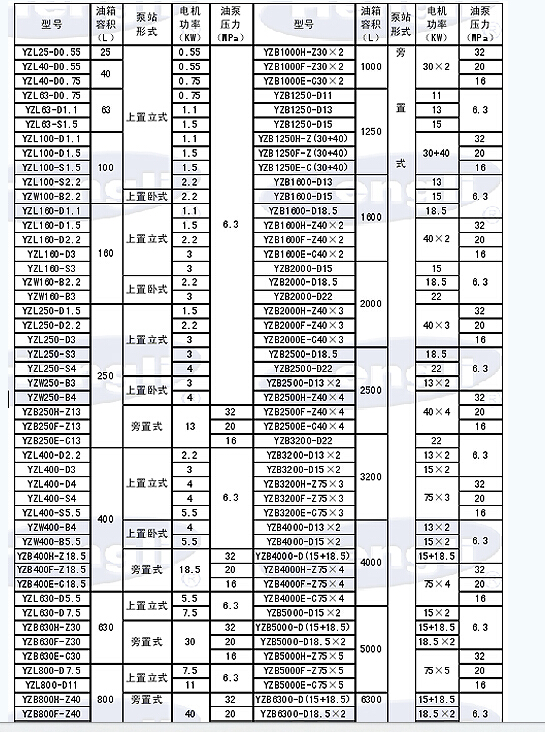

※型号选择:





|
