YG系列液压缸

YG系列液压缸

← 返回	YG系列液压缸

※型号选择
　　YG -E - D/d - ×- 100 - J - H
　　YG-液压缸
　　E-压力分级代号：C=6.3Mpa；E=16MPa
　　D/d –缸径mm/活塞杆径mm
　　100 –液压缸行程
　　J-安装方式：J=基本型；MF1=头部长方法兰；MF2=尾部长方法兰；MF5=头部方法兰；MF6=尾部方法兰；MP3=尾部单耳环；MS1=轴向脚架；MT4=中间轴销
　　H-附加装置代号：H=带缓冲。省略=无缓冲

※基本参数

额定工作压力	6.3MPa ; 16MPa
保证耐压力	额定工作压力的1.5倍
最低起动压力	0.3MPa
温度范围	-10 - +80度
极限速度	300mm/s
工作介质	矿油型液压油

缸径（mm)	压力6.3MPa			压力16MPa			最大行程
缸径（mm)	拉力（N)Ψ=1.25	拉力（N)Ψ=1.46	推力（N)	拉力（N)Ψ=1.25	拉力（N)Ψ=1.46	推力（N)	最大行程
40	6310	4880	7920	16040	14040	20110	600
50	9980	8490	12370	25340	21570	31420	800
63	15760	13220	19640	40010	33590	49880	1000
80	25260	21650	31670	64140	54970	80420	1200
100	39460	33960	49480	100210	86250	125660	1200
125	61790	53070	77310	156940	134770	196350	1600
160	102420	86590	126670	360120	219910	321700	2000

※基本型外形安装连接尺寸

缸径	MW		KK		A		EE	B	D	E	L	P	R	W	YP
缸径	Ψ=1.25	Ψ=1.46	Ψ=1.25	Ψ=1.46	Ψ=1.25	Ψ=1.46	EE	B	D	E	L	P	R	W	YP
40	18	22	M16×1.5	M20×1.5	25	30	M18×1.5	11	M10	65	141	90	45	30	38
50	22	28	M20×1.5	M24×2	30	35	M22×1.5	11	M10	75	155	98	52	30	42
63	28	36	M24×2	M30×2	35	45	M22×1.5	13	M12	90	163	102	63	35	46
80	36	45	M30×2	M39×2	45	60	M27×1.5	16	M16	110	184	108	80	35	56
100	45	56	M39×2	M48×2	60	75	M27×1.5	18	M18	135	192	113	102	40	58
125	56	70	M48×2	M64×3	75	95	M33×2	21	M22	165	220	128	122	45	67
160	70	90	M64×3	M80×3	95	120	M33×2	25	M27	210	253	145	160	45	74

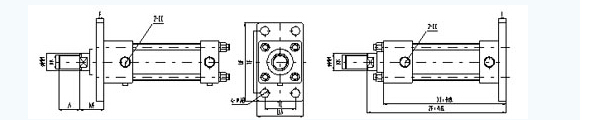

※MF1、MF2长方法兰型外形安装连接尺寸

缸径	AB	F	TE	TF	UA	UF	WF	XF	ZF
40	11	11	46	95	69	118	41	152	182
50	14	13	58	115	85	145	43	168	198
63	18	15	65	132	98	165	50	178	213
80	18	18	87	155	118	190	53	202	237
100	22	20	109	190	150	230	60	212	252
125	26	24	130	224	175	272	69	244	289
160	33	31	170	285	225	345	86	284	339

※MF5、MF6方法兰型外形安装连接尺寸　

缸径	AB	F	TE	TF	UF	WF	XF	ZF
40	11	11	46	95	118	41	152	182
50	14	13	58	115	145	43	168	198
63	18	15	65	132	165	50	178	213
80	18	18	87	155	190	53	202	237
100	22	20	109	190	230	60	212	252
125	26	24	130	224	272	69	244	289
160	33	31	170	285	345	86	284	339

※MP3尾部单耳环型外形安装连接尺寸

缸径	CD(H9)	FW(d11)	L	MR	T	XD	ZC
40	16	25	28	16	10	209	225
50	20	31.5	33	20	12	230	250
63	31.5	40	48	31.5	14	261	292.5
80	31.5	40	55	31.5	17	291	322.5
100	40	53	65	40	19	316	356
125	50	63	77	50	23	365	415
160	71	80	107	71	30	445	516

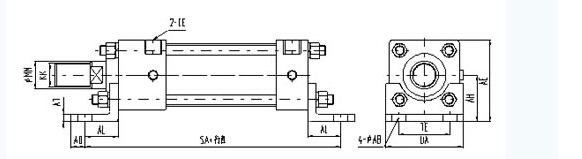

※MS1轴向脚架型外形安装连接尺寸

, ,

缸径	AB	AD	AE	AH	AL	AT	SA	TE	UA
40	11	13	75.5	43	32	8	205	46	69
50	14	15	87.5	50	35	8	225	58	85
63	18	18	105	60	42	10	247	65	98
80	18	20	127	72	50	12	284	87	118
100	22	23	152.5	85	55	12	302	109	150
125	26	29	187.5	105	66	15	352	130	175
160	33	35	237	132	75	18	403	170	225

※MT4中间轴销型外形安装连接尺寸

缸径	BD	TC	TD	TL	UM	XG	XH
40	28	80	20	20	109	113	62
50	33	85	25	25	135	121	66
63	43	98	31.5	31.5	161	132	74
80	43	118	31.5	31.5	181	146	82
100	53	145	40	40	225	156	89
125	58	175	50	50	275	177	103
160	88	218	71	71	360	207	126
