HSG※01系列液压缸

HSG※01系列液压缸

※型号选择
　　HSG - L - 01 - D/d × 100 -E 2 5 0 1
　　HSG-双作用单杆活塞式液压缸
　　L-缸盖连接方式：L=螺纹式（缸径≤Φ80）；K=卡键式（缸径≥Φ80）
　　01 –设计序号
　　D/d –缸径mm/活塞杆径mm
　　100-液压缸行程
　　E-压力等级16MPa
　　2 –缸头、缸筒连接方式：1=缸头耳环带衬套；2=缸头耻环带关节轴承；3=铰轴（用于缸径≥Φ80卡键式连接）；4=端部法兰（用于缸径≥Φ80卡键式连接）；5=中部法兰（用于缸径≥Φ80卡键式连接）
　　5 –活塞杆端连接方式代号：1=杆端外螺纹；2=杆端内螺纹（缸径≥63）；3=杆端外螺纹杆头耳环带衬套；4=杆端内螺纹杆头耳环带衬套（缸径≥63）；5=杆端外螺纹杆头耳环带关节轴承；6=杆端内螺纹杆头耳环带关节轴承（缸径≥63）；7=整体式活塞杆耳环带衬套（缸径=40、50）；8=整体式活塞杆耳环带关节轴承（缸径=40、50）
　　0-缓冲部位代号：0=不带缓冲；1=两端带缓冲；2=缸头端带缓冲；3=杆头端带缓冲
　　1 –油口连接方式代号：1=内螺纹
　　L1-活塞杆端连接方式代号：L1=杆端外螺纹；L2=杆端外螺纹▲
　　O –工作介质代号：O=机油、液压油；W=高水基（乳化液）
　　注：型号说明中凡标有▲的目前均按非标处理。

※基本参数

型号	公称压力PMa	缸径D(mm)	Ψ=1.33		Ψ=1.46		Ψ=2		最小行程S(mm)	Ψ=1.46
型号	公称压力PMa	缸径D(mm)	杆径d(mm)	最大行程S(mm)	杆径d(mm)	最大行程S(mm)	杆径d(mm)	最大行程S(mm)	最小行程S(mm)	推力（N）	拉力（N）
HSGL01-40/dE	16	40	20	320	22	400	25	480	-	20090	14020
HSGL01-50/dE		50	25	400	28	500	32	600	-	31400	21550
HSGL01-63/dE		63	32	500	35	630	45	750	-	49870	34480
HSGL01-80/dE		80	40	640	45	800	55	950	-	49870	54980
HSGL01-80/dE		80	40	640	45	800	-	-	30	80420	54980
HSGL01-90/dE		90	45	720	50	900	63	1080	40	101790	70360
HSGL01-100/dE		100	50	800	55	1000	70	1200	40	125660	87650
HSGL01-110/dE		110	55	880	63	1100	80	1320	45	152050	102180
HSGL01-125/dE		125	63	1000	70	1250	90	1500	35	196350	134770
HSGL01-140/dE		140	70	1120	80	1400	100	1680	50	246300	165880
HSGL01-150/dE		150	75	1200	85	1500	105	1800	55	282600	191850
HSGL01-160/dE		160	80	1280	90	1600	110	1900	45	321700	219910
HSGL01-180/dE		180	90	1450	100	1800	125	2150	45	407150	281500
HSGL01-200/dE		200	100	1600	110	2000	140	2400	50	502660	350600
HSGL01-220/dE		220	110	1760	125	2200	160	2640	60	608200	411860
HSGL01-250/dE		250	125	2000	140	2500	180	3000	60	785600	539100

　　注：1.速比Ψ为活塞腔有效面积与活塞杆腔有效面积之比。
　　2.最大行程原则上是：Ψ=1.33时，S=8D；Ψ=1.45时，S=10D；Ψ=2时，S=12D；（D为缸径）。
　　3.最小行程不包括缸头、缸筒连接方式为铰轴及中部法兰型

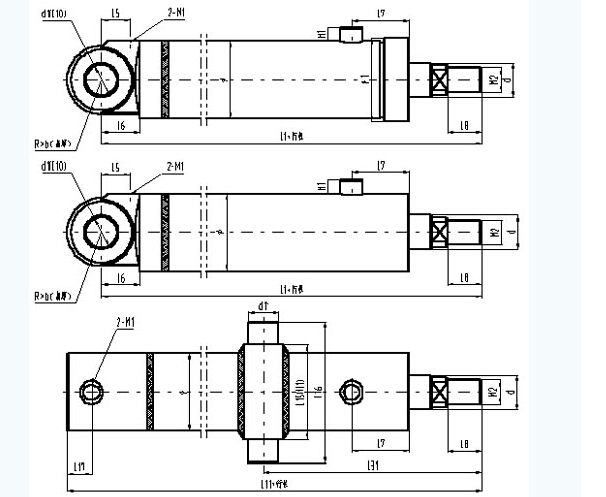

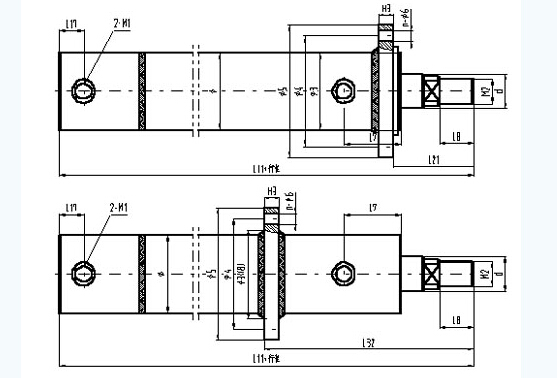

※外形安装连接尺寸图（活塞杆端为内螺纹连接）

缸径	φ	dΨ=1.33	dΨ=1.46	dΨ=2	d1	R×b	L6	M2	L8	L5	L7	L1	2-M1	H1	φ1
40	57	20	22	※25	20或GE20ES	25	30	M16×1.5	30	30	65	225	M14×1.5	15	65
50	68	25	28	※32	30或GE30ES	35	40	M22×1.5	35	40	65	243	M18×1.5	15	75
63	83	32	35	45	30或GE30ES	35	40	M27×1.5	40	40	65	258	M18×1.5	15	90
80	102	40	45	55	40或GE40ES	45	50	M33×1.5	45	50	75 △65	300	M22×1.5	18	110
90	114	45	50	63	40或GE40ES	45	50	M36×2	45	50	66 ▲76	305 ▲325	M22×1.5	18	-
100	127	50	55	70	50或GE50ES	60	65	M42×2	50	60	72 ▲82	340 ▲360	M27×2	20	-
110	140	55	63	80	50或GE50ES	60	65	M48×2	55	60	77 ▲87	360 ▲380	M27×2	20	-
125	152	63	70	90	50或GE50ES	60	65	M52×2	60	60	78	370	M27×2	20	-
140	168	70	80	100	60或GE60ES	70	75	M60×1.52	65	70	85 ▲95	405 ▲425	M27×2	20	-
150	180	75	85	105	60或GE60ES	70	75	M64×2	70	75	92 ▲102	420 ▲440	M33×2	22	-
160	194	80	90	110	60或GE60ES	70	75	M68×2	75	70	100	435	M33×2	22	-
180	219	90	100	125	70或GE70ES	80	85	M76×3	85	89	107	480	M42×2	24	-
200	245	100	110	140	80或GE80ES	90	95	M85×3	95	100	110	510	M42×2	24	-
220	273	110	125	160	90或GE90ES	100	105	M95×3	105	110	120	560	M42×2	24	-
250	299	125	170	180	100或GE100ES	110	120	M105×3	115	122	135	614	M42×2	25	-

缸径	L15	L16	L11	L17	φ3	φ4	φ5	H3	L21	n-φ6	L31	L32	s
80	125	185	275	25	115	145	175	20	81	8-φ13.5	>215<160+S	>200<190+S	55
90	140	200	280 ▲300	25	130	160	190	20	82 ▲92	8-φ13.5	>225<165+S	>210<195+S	60
100	155	230	310 ▲330	30	145	180	210	20	88 ▲98	8-φ18	>250<170+S	>230<210+S	80
110	170	245	330 ▲350	30	160	195	225	22	95 ▲105	8-φ18	>260<190+S	>240<225+S	70
125	185	260	340	30	175	210	240	22	98	10-φ18	>255<200+S	>235<240+S	55
140	200	290	370 ▲390	35	190	225	260	24	108 ▲118	10-φ20	>290<210+S	>265<250+S	80
150	215	305	385 ▲405	35	205	245	285	26	114 ▲124	10-φ22	>305<225+S	>285<265+S	80
160	230	320	400	35	220	260	300	28	119	10-φ22	>310<240+S	>290<280+S	70
180	255	360	440	42	245	285	325	30	130	10-φ24	>345<255+S	>320<300+S	90
200	285	405	460	40	275	320	365	32	143	10-φ26	>365<315+S	>340<315+S	100
220	320	455	503	53	305	355	405	34	156	10-φ29	>395<315+S	>365<340+S	100
250	350	500	547	53	330	390	450	36	171	12-φ32	>430<315+S	>390<375+S	105

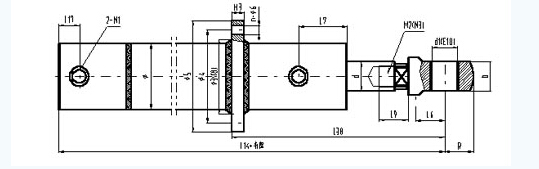

※外形安装连接尺寸图（活塞杆端为外螺纹杆头耳环连接）

缸径	φ	dΨ=1.33	dΨ=1.46	dΨ=2	d1	R×b	L6	M2	L10	L5	L7	L1	2-M1	H1	φ1
40	57	20	22	※25	20或GE20ES	25	30	M16×1.5	50	30	65	225	M14×1.5	15	65
50	68	25	28	※32	30或GE30ES	35	40	M22×1.5	60	40	65	243	M18×1.5	15	75
63	83	32	35	45	30或GE30ES	35	40	M27×1.5	65	40	65	258	M18×1.5	15	90
80	102	40	45	55	40或GE40ES	45	50	M33×1.5	80	50	75 △65	300	M22×1.5	18	110
90	114	45	50	63	40或GE40ES	45	50	M36×2	95	50	66 ▲76	305 ▲325	M22×1.5	18	-
100	127	50	55	70	50或GE50ES	60	65	M42×2	110	60	72 ▲82	340 ▲360	M27×2	20	-
110	140	55	63	80	50或GE50ES	60	65	M48×2	115	60	77 ▲87	360 ▲380	M27×2	20	-
125	152	63	70	90	50或GE50ES	60	65	M52×2	140	60	78	370	M27×2	20	-
140	168	70	80	100	60或GE60ES	70	75	M60×2	155	70	85 ▲95	405 ▲425	M27×2	20	-
150	180	75	85	105	60或GE60ES	70	75	M64×2	160	75	92 ▲102	420 ▲440	M33×2	22	-
160	194	80	90	110	60或GE60ES	70	75	M68×2	170	70	100	435	M33×2	22	-
180	219	90	100	125	70或GE70ES	80	85	M76×3	190	89	107	480	M42×2	24	-
200	245	100	110	140	80或GE80ES	90	95	M85×3	210	100	110	510	M42×2	24	-
220	273	110	125	160	90或GE90ES	100	105	M95×3	230	110	120	560	M42×2	24	-
250	299	125	170	180	100或GE100ES	110	120	M105×3	250	122	135	614	M42×2	25	-

缸径	L15	L16	L12	L17	φ3	φ4	φ5	H3	L22	n-φ6	L33	L34	s
80	125	185	322	25	115	145	175	20	128	8-φ13.5	>260<205+S	>240<235+S	55
90	140	200	322 ▲352	25	130	160	190	20	134 ▲144	8-φ13.5	>275<215+S	>260<245+S	60
100	155	230	372 ▲392	30	145	180	210	20	150 ▲160	8-φ18	>310<230+S	>290<270+S	80
110	170	245	392 ▲412	30	160	195	225	22	157 ▲167	8-φ18	>320<250+S	>300<285+S	70
125	185	260	422	30	175	210	240	22	180	10-φ18	>335<280+S	>315<320+S	55
140	200	290	463 ▲483	35	190	225	260	24	201 ▲211	10-φ20	>385<305+S	>360<345+S	80
150	215	305	478 ▲498	35	205	245	285	26	207 ▲217	10-φ22	>400<320+S	>380<360+S	80
160	230	320	498	35	220	260	300	28	217	10-φ22	>410<340+S	>390<380+S	70
180	255	360	548	42	245	285	325	30	238	10-φ24	>455<365+S	>430<410+S	90
200	285	405	578	40	275	320	365	32	261	10-φ26	>485<365+S	>460<435+S	100
220	320	455	633	53	305	355	405	34	285	10-φ29	用户定		100
250	350	500	687	53	330	390	450	36	311	12-φ32	用户定		105

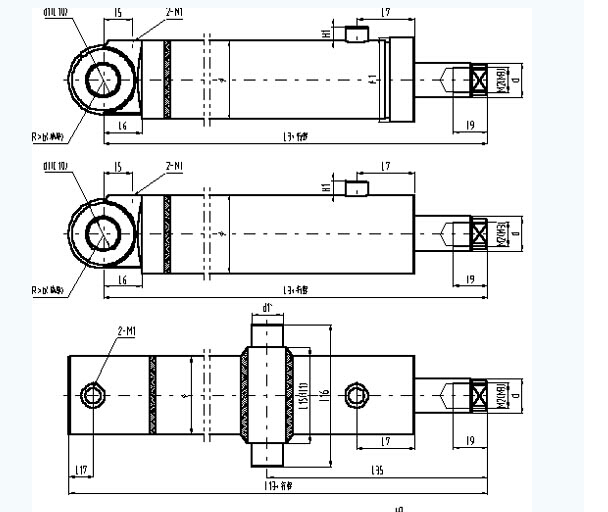

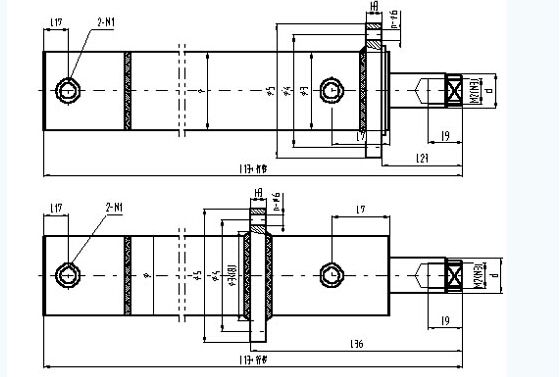

※外形安装连接尺寸图（活塞杆端为外螺纹连接）

缸径	φ	dΨ=1.33	dΨ=1.46	dΨ=2	d1	R×b	L6	M2	M3	L9	L5	L7	L3	2-M1	H1	φ1
63	83	32	35	45	30或GE30ES	35	40	M27×1.5	M24×1.5	35	40	65	218	M18×1.5	15	90
80	102	40	45	55	40或GE40ES	45	50	M33×1.5	M30×1.5	40	50	75 △65	255	M22×1.5	18	110
90	114	45	50	63	40或GE40ES	45	50	M36×2	M33×1.5	50	50	66 ▲76	260 ▲280	M22×1.5	18	-
100	127	50	55	70	50或GE50ES	60	65	M42×2	M36×2	55	60	72 ▲82	290 ▲310	M27×2	20	-
110	140	55	63	80	50或GE50ES	60	65	M48×2	M42×2	60	60	77 ▲87	305 ▲325	M27×2	20	-
125	152	63	70	90	50或GE50ES	60	65	M52×2	M48×2	65	60	78	310	M27×2	20	-
140	168	70	80	100	60或GE60ES	70	75	M60×2	M52×2	70	70	85 ▲95	340 ▲360	M27×2	20	-
150	180	75	85	105	60或GE60ES	70	75	M64×2	M60×2	75	75	92 ▲102	350 ▲370	M33×2	22	-
160	194	80	90	110	60或GE60ES	70	75	M68×2	M64×2	80	70	100	360	M33×2	22	-
180	219	90	100	125	70或GE70ES	80	85	M76×3	M68×2	90	89	107	395	M42×2	24	-
200	245	100	110	140	80或GE80ES	90	95	M85×3	M76×3	100	100	110	415	M42×2	24	-
220	273	110	125	160	90或GE90ES	100	105	M95×3	M85×3	110	110	120	455	M42×2	24	-
250	299	125	170	180	100或GE100ES	110	120	M105×3	M95×3	120	122	135	499	M42×2	25	-

缸径	L15	L16	L13	L17	φ3	φ4	φ5	H3	L23	n-φ6	L35	L36	s
80	125	185	230	25	115	145	175	20	36	8-φ13.5	>170<115+S	>155<145+S	55
90	140	200	235 ▲255	25	130	160	190	20	37 ▲47	8-φ13.5	>180<120+S	>165<150+S	60
100	155	230	260 ▲280	30	145	180	210	20	38 ▲48	8-φ18	>200<120+S	>180<160+S	80
110	170	245	275 ▲295	30	160	195	225	22	40 ▲50	8-φ18	>205<135+S	>185<170+S	70
125	185	260	280	30	175	210	240	22	38	10-φ18	>195<140+S	>175<180+S	55
140	200	290	305 ▲325	35	190	225	260	24	43 ▲53	10-φ20	>225<145+S	>200<185+S	80
150	215	305	315 ▲335	35	205	245	285	26	44 ▲45	10-φ22	>235<155+S	>215<195+S	80
160	230	320	325	35	220	260	300	28	44	10-φ22	>235<165+S	>215<205+S	70
180	255	360	355	42	245	285	325	30	45	10-φ24	>260<170+S	>235<235+S	90
200	285	405	365	40	275	320	365	32	48	10-φ26	>270<170+S	>245<220+S	100
220	320	455	398	53	305	355	405	34	50	10-φ29	用户定		100
250	350	500	432	53	330	390	450	36	55	12-φ32	用户定		105

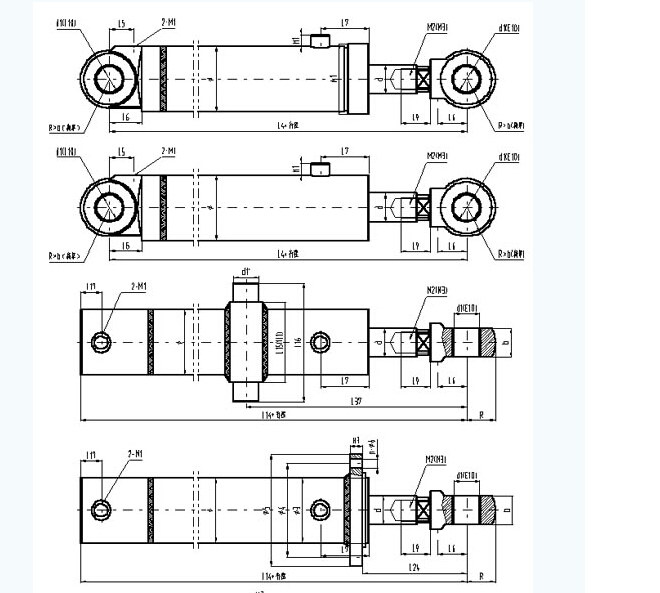

※外形安装连接尺寸图（活塞杆端为外螺纹杆头耳环连接）

缸径	φ	dΨ=1.33	dΨ=1.46	dΨ=2	d1	R×b	L6	M2	M3	L9	L5	L7	L4	2-M1	H1	φ1
40	57	-	22	※25	20或GE20ES	25	30	整体式活塞杆			30	65	218	M14×1.5	15	65
50	68	-	28	※32	30或GE30ES	35	40	整体式活塞杆			40	65	240	M18×1.5	15	75
63	83	32	35	45	30或GE30ES	35	40	M27×1.5	M24×1.5	35	40	65	270	M18×1.5	15	90
80	102	40	45	55	40或GE40ES	45	50	M33×1.5	M30×1.5	40	50	75 △65	317	M22×1.5	18	110
90	114	45	50	63	40或GE40ES	45	50	M36×2	M33×1.5	50	50	66 ▲76	312 ▲332	M22×1.5	18	-
100	127	50	55	70	50或GE50ES	60	65	M42×2	M36×2	55	60	72 ▲82	357 ▲377	M27×2	20	-
110	140	55	63	80	50或GE50ES	60	65	M48×2	M42×2	60	60	77 ▲87	372 ▲392	M27×2	20	-
125	152	63	70	90	50或GE50ES	60	65	M52×2	M48×2	65	60	78	377	M27×2	20	-
140	168	70	80	100	60或GE60ES	70	75	M60×2	M52×2	70	70	85 ▲95	418 ▲438	M27×2	20	-
150	180	75	85	105	60或GE60ES	70	75	M64×2	M60×2	75	75	92 ▲102	428 ▲448	M33×2	22	-
160	194	80	90	110	60或GE60ES	70	75	M68×2	M64×2	80	70	100	438	M33×2	22	-
180	219	90	100	125	70或GE70ES	80	85	M76×3	M68×2	90	89	107	483	M42×2	24	-
200	245	100	110	140	80或GE80ES	90	95	M85×3	M76×3	100	100	110	513	M42×2	24	-
220	273	110	125	160	90或GE90ES	100	105	M95×3	M85×3	110	110	120	565	M42×2	24	-
250	299	125	170	180	100或GE100ES	110	120	M105×3	M95×3	120	122	135	624	M42×2	25	-

缸径	L15	L16	L14	L17	φ3	φ4	φ5	H3	L24	n-φ6	L37	L38	s
80	125	185	292	25	115	145	175	20	98	8-φ13.5	>230<175+S	>215<205+S	55
90	140	200	287 ▲307	25	130	160	190	20	89 ▲99	8-φ13.5	>230<170+S	>215<200+S	60
100	155	230	327 ▲347	30	145	180	210	20	105 ▲115	8-φ18	>265<185+S	>245<225+S	80
110	170	245	342 ▲362	30	160	195	225	22	107 ▲117	8-φ18	>270<200+S	>250<235+S	70
125	185	260	347	30	175	210	240	22	105	10-φ18	>260<205+S	>240<245+S	55
140	200	290	383 ▲403	35	190	225	260	24	121 ▲131	10-φ20	>305<225+S	>280<265+S	80
150	215	305	393 ▲413	35	205	245	285	26	122 ▲132	10-φ22	>315<235+S	>295<275+S	80
160	230	320	403	35	220	260	300	28	122	10-φ22	>315<245+S	>295<285+S	70
180	255	360	443	42	245	285	325	30	133	10-φ24	>350<260+S	>325<305+S	90
200	285	405	463	40	275	320	365	32	146	10-φ26	>370<220+S	>345<320+S	100
220	320	455	508	53	305	355	405	34	160	10-φ29	用户定		100
250	350	500	557	53	330	390	450	36	181	12-φ32	用户定		105
