DX系列气缸导向装置外形尺寸
DX系列气缸导向装置外形尺寸

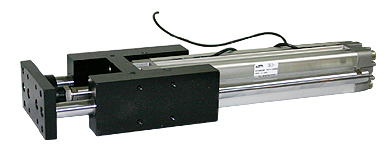

DX系列气缸导向装置可防止QG系列标准气缸活塞杆产生旋转，且能承受较高的负载扭矩。导向装置在工件的传送和其他应用（抓取装置）中起高精度导向作用。

※DX系列气缸导向装置外形尺寸（适用缸径ф20，ф25）：

注：括号内尺寸适用于缸径ф20


※DX系列气缸导向装置外形尺寸（适用缸径ф32，ф40，ф50，ф63，ф80，ф100）：

适用缸径 B1 B2 B3 B4 D1 D2 D3 D4 D6 H1 H2 H3 H4 KK
32 50 45 74 50.5 45 M6 11 6.6 12 97 90 61 78 M10*1.25
40 58 54 87 58.5 45 M6 11 6.6 16 115 110 69 84 M12*1.25
50 70 63 104 70.5 60 M8 15 9 20 137 130 85 100 M16*1.5
63 85 80 119 85.5 60 M8 15 9 20 152 145 100 105 M16*1.5
80 105 100 148 106 78 M10 18 11 25 189 180 130 130 M20*1.5
100 130 120 172 131 78 M10 18 11 25 213 200 150 150 M20*1.5

L1 L2 L3 L4 L5 L6 L9 L10 L11 L12 L13 L14 L15 L16 SW1
155 67+5 94 125 24 76 20 12 4.3 32.5 70.3 78 6.5 21 15
170 74+5 105 140 28 81 22 12 11 38 84 - 6.5 14 15
188 89+10 106 150 34 79 25 15 18.5 46.5 81.8 100 9 16 19
220 89+10 115 182 34 111 25 15 15.3 56.5 105 - 9 16 19
258 110+10 124 215 40 128 32 20 21 72 - - 11 20 27
163 115+10 134 220 40 128 32 20 24.5 89 - - 11 20 27
