QGS系列普通型双作用气缸 (QGS、QGS2、QGSD、QGSL、QGSP、QGSJ、QGSF)
QGS系列普通型双作用气缸 (QGS、QGS2、QGSD、QGSL、QGSP、QGSJ、QGSF)

该系列气缸缸径Φ32~Φ320,有气缸两端带缓冲和不带缓冲两种,符合ISO6431标准,两种气缸的外形尺寸、安装方式完全相同。
  在QGS气缸基础上,可派生双出轴、单作用、行程可调、多位、串联、耐热、带换向阀等多种气缸。可内置磁环,磁性开关配置D-A54,开关特性参阅D系列舌簧型磁性开关。

※结构特点:

1.气缸缸筒采用韩国DAG公司高品质铝合金管,经硬质阳极氧化处理。
  2.活塞杆表面采用预先滚压硬化处理,经镀硬铬、精磨处理,有良好的防锈、耐磨等特性。
  3.密封件选用德国派克汉尼汾产品,可在无给润滑情况下工作,起动压力低,寿命长。
  4.气缸前端盖装有含油轴承,摩擦系数低。


※型号选择:
  QGS 2 Nn 50 × 100 A LB Y DX R
  QGS-
普通型双作用气缸
  2-派生气缸代号:2=双活塞杆;D=单作用;L=行程可调;P=多位;J=串联;F=带阀
  Nn-内置磁环:N=内置磁环;n=磁性开关数量。无省略
  50-气缸内径
  100-气缸行程
  A-缓冲:A=无缓冲;B=可调缓冲
  LB-安装方式:SD=基本型;LB=轴向底座;FA=前法兰;FB=后法兰;CA=单耳座;CB=双耳座;TA=前端轴销座;TB=后端轴销座;TC=中间轴销座;
  Y-连接件:Y=双肘节;I=单肘节;LN=钩式脚架
  DX-导向装置:DX=有导向装置。无省略
  R-耐热型:R=采用氟橡胶密封件,最高耐温200度 省略=一般橡胶密封件

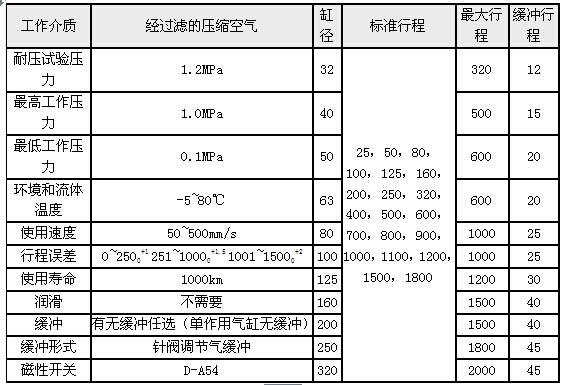

※技术参数及标准行程(mm):

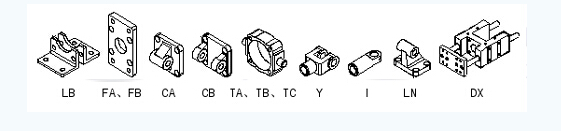

※连接方式:

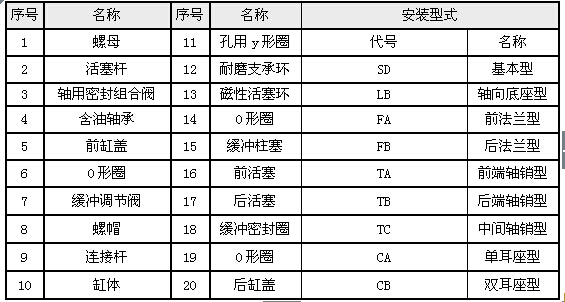

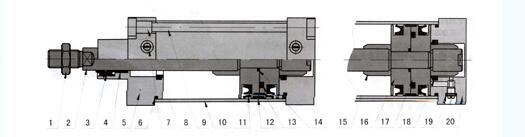

※结构简图:

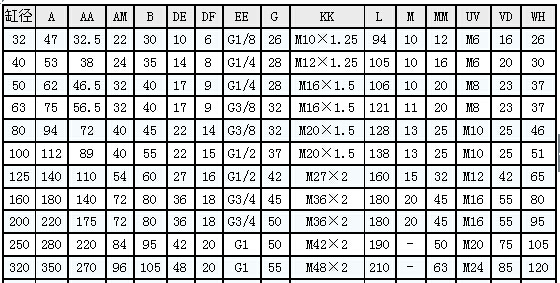

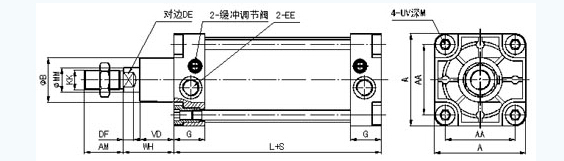

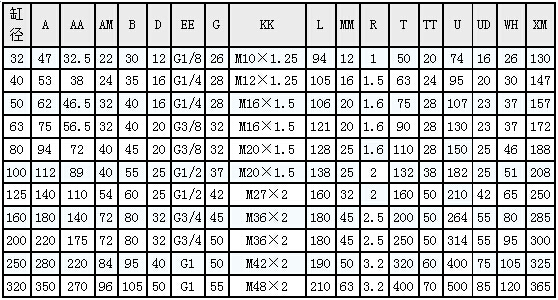

※SD基本型 (QGS****ASD***、QGS****BSD***)气缸外形尺寸:

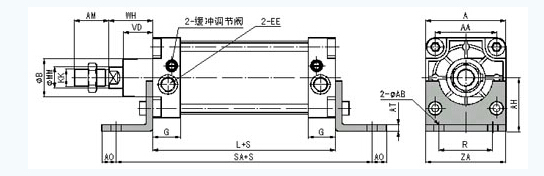

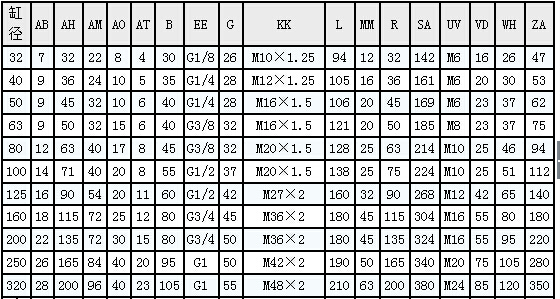

※LB轴向底座型(QGS****ALB***、QGS****BLB***)气缸外形尺寸:

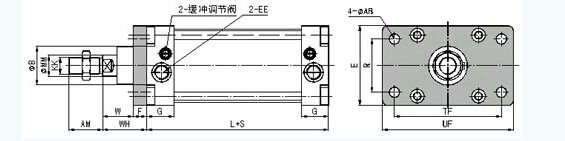

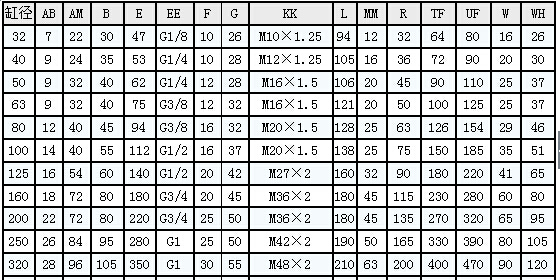

※FA前法兰型(QGS****AFA***、QGS****BFA***)气缸外形尺寸:

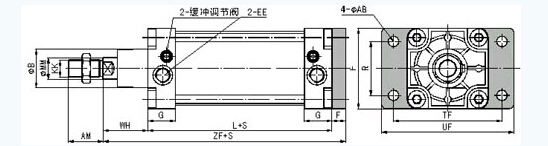

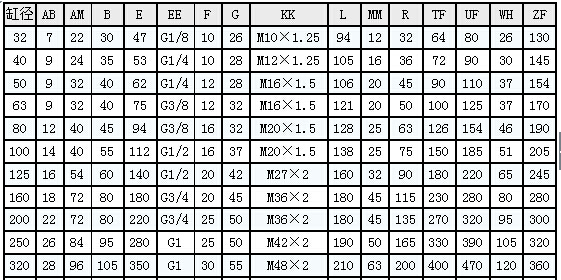

※FB后法兰型(QGS****AFB***、QGS****BFB***)气缸外形尺寸:

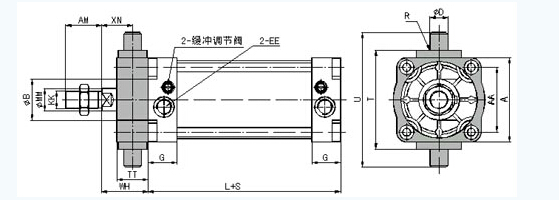

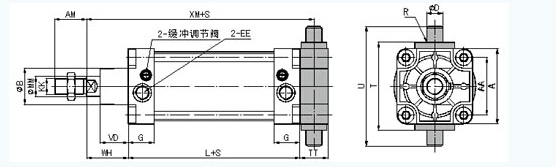

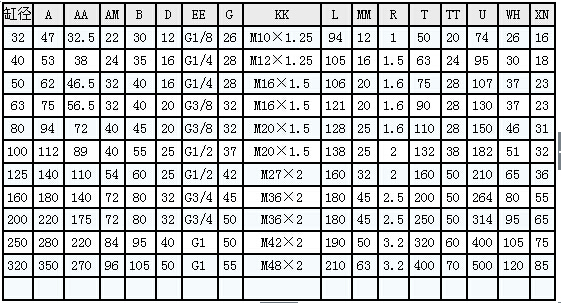

※TA前端轴销座型(QGS****ATA***、QGS****BTA***)气缸外形尺寸:

※TB后端轴销座型(QGS****ATB***、QGS****BTB***)气缸外形尺寸:

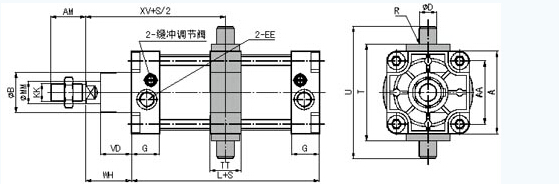

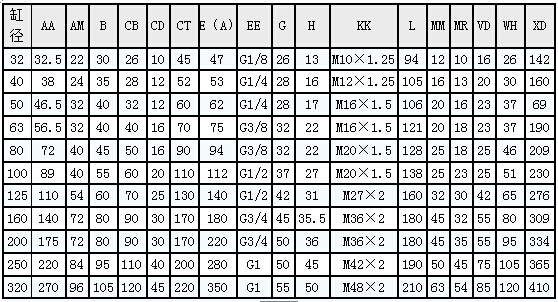

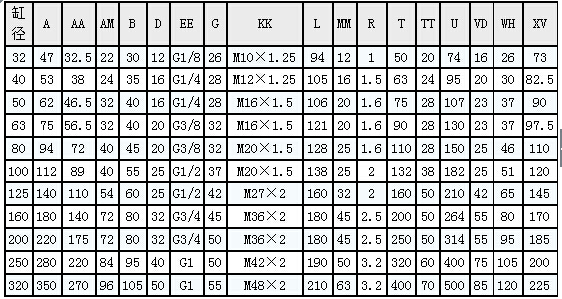

※TC中间轴销座型(QGS****ATC***、QGS****BTC***)气缸外形尺寸:

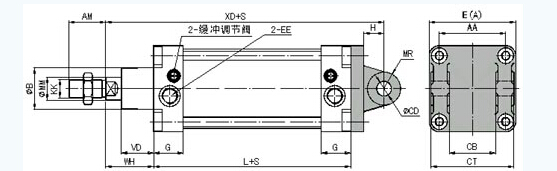

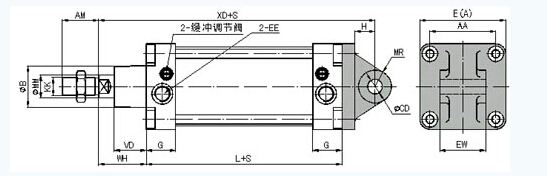

※CA单耳座型(QGS****ACA***、QGS****BCA***)气缸外形尺寸:
※CB双耳座型(QGS****ACB***、QGS****BCB***)气缸外形尺寸:
