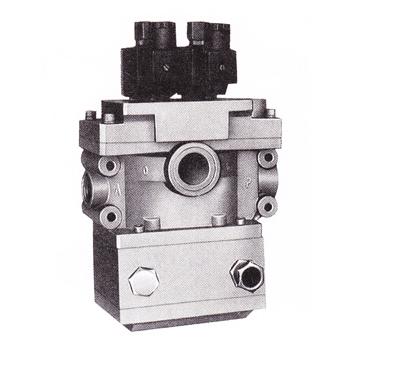

K23JSD系列压力机专用阀
K23JSD系列压力机专用阀

K23JSD系列图形符号:

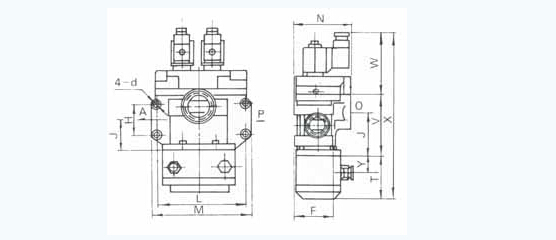

K23JSD系列外形尺寸安装图:

型 号
公称通径
P
A
O
d
E
F
H
J
L
M
N
T
U
V
W
X
K23JSD-L15
15
G1/2
G1/2
G3/4
7
155
60
41
41
135
155
90
72
58.5
82
110
265
K23JSD-L25
25
G1
G1
G1/4
9
155
68
52
51
149
169
100
72
72.5
101
110
284




K23JSD系列技术参数:
型 号
K23JSD-L15
K23JSD-L25
公称通径(mm)
15
25

P
G1/2
G1
A
G1/2
G1
O
G3/4
G1 1/4
工作压力范围MPa
0.3~0.8
介质温度℃
5~50
环境温度℃
5~50
换向时间(ms)
≤35
≤40
切换频率(次/秒)
≥8
流通能力(mm3)
P-A
≥30
≥90
A-O
≥120
≥360

K23JSD系列外形尺寸:

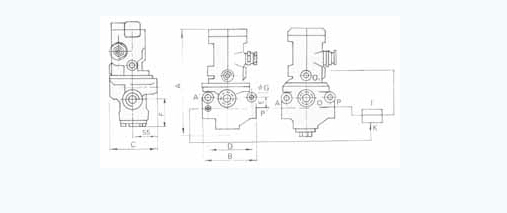

DF4系列外形尺寸安装图:

型 号
公称通径
接口螺纹
A
B
C
D
E
F
ΦG
DF4-20
Φ20
G3/4
190
113
90
82
24
51
Φ9
DF4-25
Φ25
G1
190
113
90
82
24
51
Φ9


DF4系列技术参数:
流量m3
30m3/h
联锁阀额定工作电压
0.2~0.8MPa
电磁阀工作电压
AC:220V、110V、36V,DC:110V、24V
电磁铁工作电压为额定电压的85~105%时可靠工作
联锁阀延时性能
≥0.02秒
工作温度
5~50℃
工作介度
经净化并含有油雾的气体
-
联锁阀工作寿命150万次以上。

DF4系列外形尺寸:
