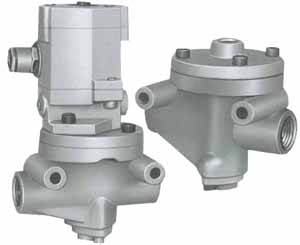

| KJ-W系列截止阀 |
|
|
※K22J-W系列外形尺寸安装图：
|
型号 |
公称通径 |
连接(英制) |
A |
B |
C |
D |
E |
F |
G |
L |
|
K22J-8W |
Φ8 |
G1/4 |
163 |
96 |
78 |
73 |
38 |
55 |
Φ9 |
84 |
|
K22J-10W |
Φ10 |
G3/8 |
|
K22J-15W |
Φ15 |
G1/2 |
|
K22J-20W |
Φ20 |
G3/4 |
175 |
113 |
78 |
82 |
52 |
80 |
Φ9 |
96 |
|
K22J-25W |
Φ25 |
G1 |
|
K22J-32W |
Φ32 |
G1 1/4 |
204 |
165 |
91 |
118 |
75 |
112 |
Φ13 |
152 |
|
K22J-40W |
Φ40 |
G1 1/2 |
※K22J-W系列技术参数：
|
技术参数
|
换向阀型号 |
|
K22J-8W |
K22J-10W |
K22J-15W |
K22J-20W |
K22J-25W |
K22J-32W |
K22J-40W |
|
流量(m3/h) |
5 |
7 |
10 |
20 |
30 |
40 |
50 |
|
泄漏量(cm3/min) |
≤50 |
≤100 |
≤200 |
≤300 |
|
切换时间(S) |
≤0.04 |
≤0.06 |
≤0.10 |
≤0.15 |
|
切换频率Hz |
≥10 |
≥8 |
≥4 |
≥3 |
|
耐久性(万次) |
≥200 |
≥150 |
- |
|
工作压力(MPa) |
0.2~0.8 |
|
电 压(V) |
AC：380，220，110，36；DC：220，110，24 |
※K23J-W系列外形尺寸安装图：
|
型号 |
公称通径 |
连接(英制) |
A |
B |
C |
D |
E |
F |
G |
H |
M |
L |
|
K23J-8W,K23J-8TW |
Φ8 |
G1/4 |
180 |
96 |
78 |
73 |
17 |
16.5 |
Φ9 |
45 |
39 |
85 |
|
K23J-10W,K23J-10TW |
Φ10 |
G3/8 |
|
K23J-15W,K23J-15TW |
Φ15 |
G1/2 |
|
K23J-20W,K23J-20TW |
Φ20 |
G3/4 |
198 |
113 |
89 |
82 |
24 |
21 |
Φ9 |
52 |
38 |
105 |
|
K23J-25W,K23J-25TW |
Φ25 |
G1 |
|
K23J-32W,K23J-32TW |
Φ32 |
G1 1/4 |
268 |
165 |
121 |
118 |
37 |
46 |
Φ13 |
75 |
46 |
170 |
|
K23J-40W,K23J-40TW |
Φ40 |
G1 1/2 |
※K23J-W系列技术参数：
|
技术参数
|
换向阀型号 |
|
K23J-8W |
K23J-10W |
K23J-15W |
K23J-20W |
K23J-25W |
K23J-32W |
K23J-40W |
|
流量(m3/h) |
5 |
7 |
10 |
20 |
30 |
40 |
50 |
|
泄漏量(cm3/min) |
≤50 |
≤100 |
≤200 |
≤300 |
|
切换时间(S) |
≤0.04 |
≤0.06 |
≤0.10 |
≤0.15 |
|
切换频率Hz |
≥10 |
≥8 |
≥4 |
≥3 |
|
耐久性(万次) |
≥200 |
≥150 |
- |
|
工作压力(MPa) |
0.2~0.8 |
|
电 压(V) |
AC：380，220，110，36；DC：220，110，24 |

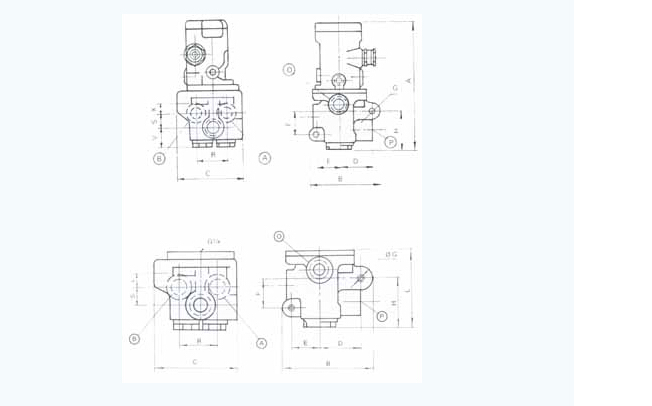

※K25J-W系列外形尺寸安装图：
|
型号 |
公称通径 |
连接(英制) |
A |
B |
C |
D |
E |
F |
G |
H |
R |
S |
X |
V |
L |
|
K25J-15W |
Φ8 |
G1/4 |
180 |
99 |
94 |
45 |
32 |
31 |
Φ10 |
55 |
44 |
19 |
16 |
28 |
90 |
|
Φ10 |
G3/8 |
|
Φ15 |
G1/2 |
|
K25J-25W |
Φ20 |
G3/4 |
222 |
127 |
142 |
52 |
47 |
52 |
Φ10 |
78 |
58 |
21 |
19 |
42 |
132 |
|
Φ25 |
G1 |
|
K25J-40W |
Φ32 |
G1 1/4 |
285 |
155 |
220 |
69 |
55 |
117 |
Φ10 |
140 |
80 |
36 |
35 |
52 |
187 |
|
Φ40 |
G1 1/2 |
※K25J-W系列技术参数：
|
技术参数
|
换向阀型号 |
|
K25J-8W |
K25J-10W |
K25J-15W |
K25J-20W |
K25J-25W |
K25J-32W |
K25J-40W |
|
流量(m3/h) |
5 |
7 |
10 |
20 |
30 |
40 |
50 |
|
泄漏量(cm3/min) |
≤50 |
≤100 |
≤200 |
≤300 |
|
切换时间(S) |
≤0.04 |
≤0.06 |
≤0.10 |
≤0.15 |
|
切换频率Hz |
≥10 |
≥8 |
≥4 |
≥3 |
|
耐久性(万次) |
≥200 |
≥150 |
- |
|
工作压力(MPa) |
0.2~0.8 |
|
电 压(V) |
AC：380，220，110，36；DC：220，110，24 |
|
|
